Beskrivning

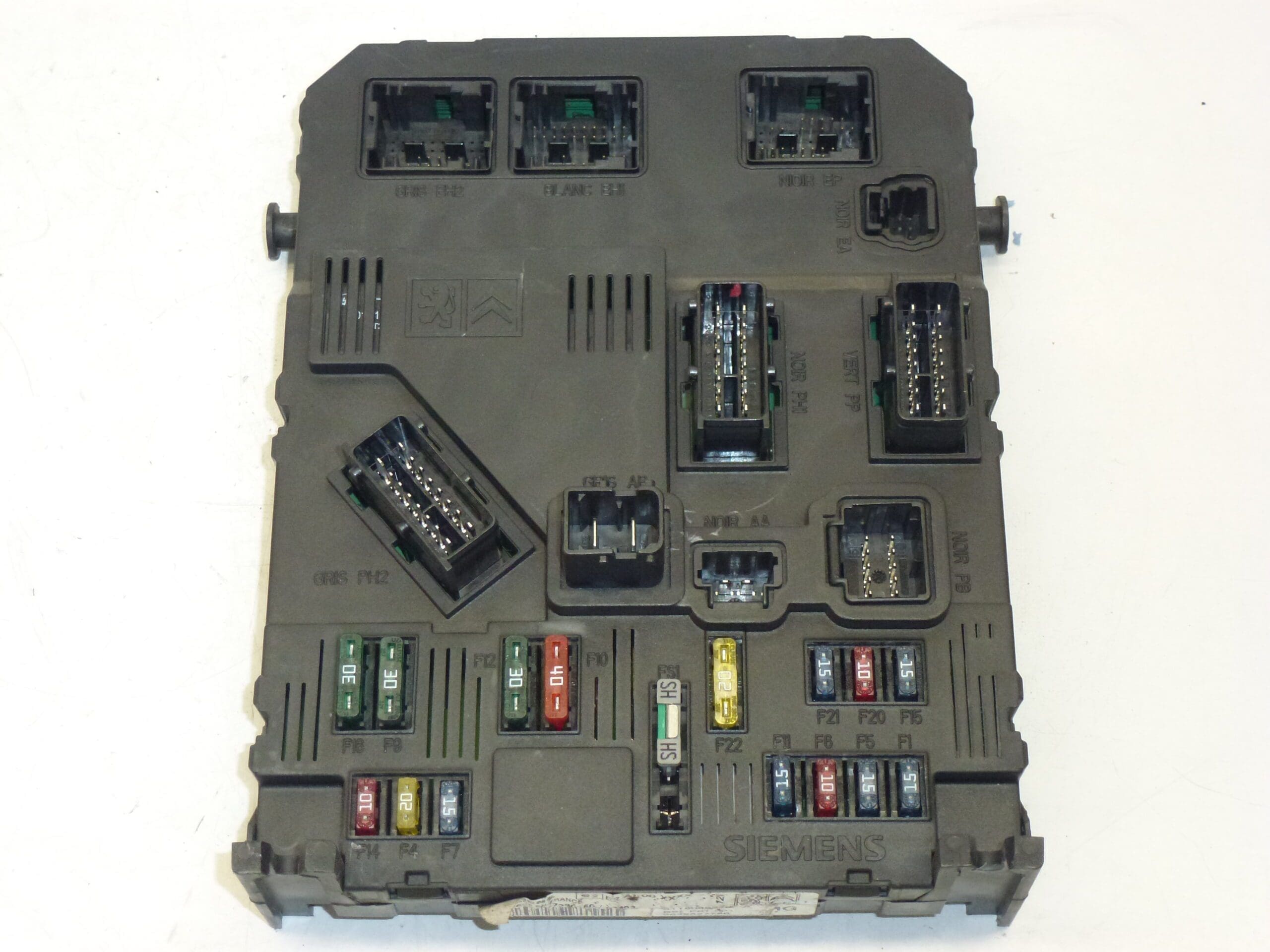

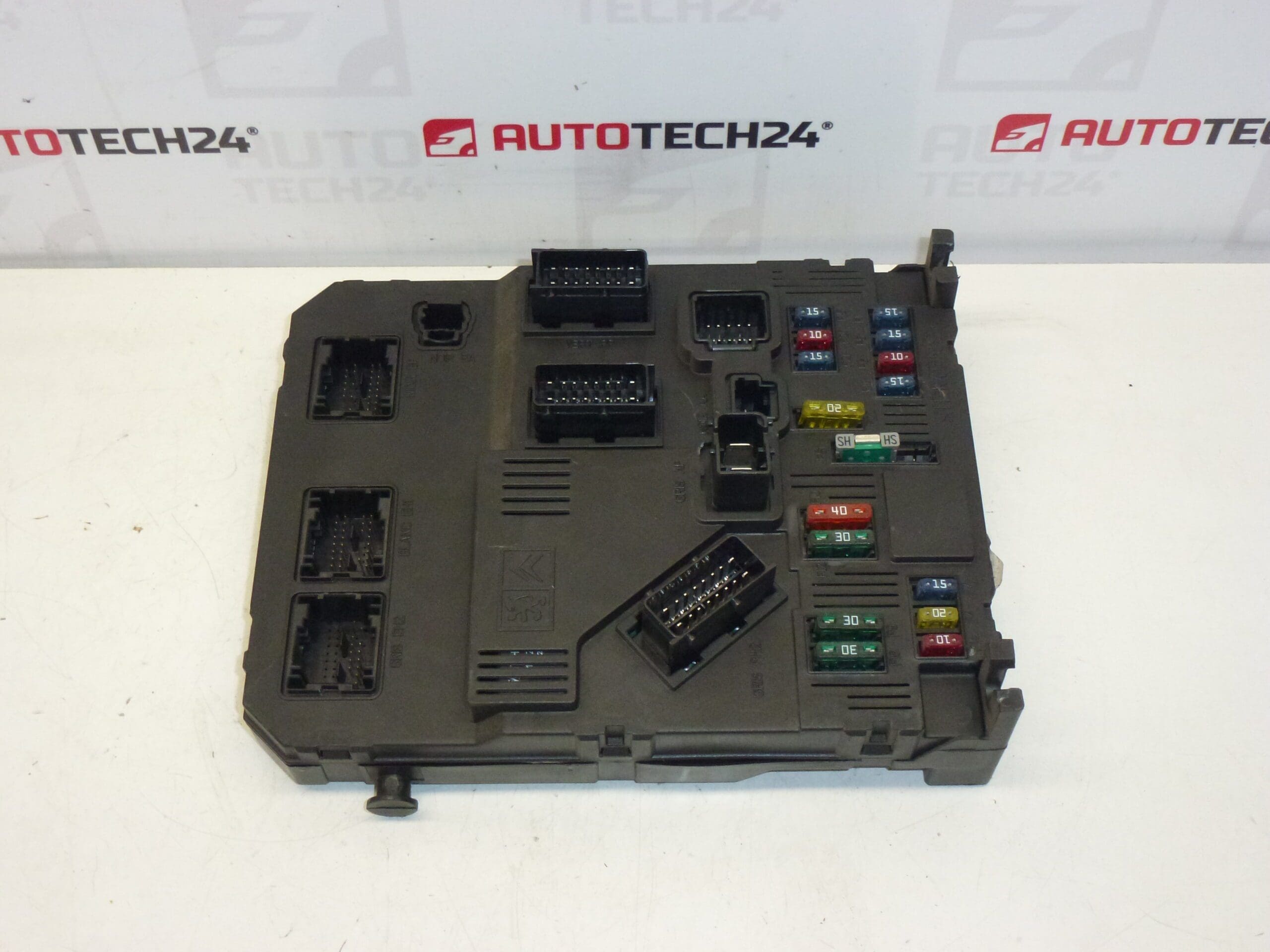

BSI E01-00 HG Siemens för Citroën och Peugeot
BSI (Body Systems Interface) E01-00 från Siemens är en komfort- och styrenhet avsedd för flera modeller inom Citroën och Peugeot. Den hanterar bilens centralstyrning för komfortfunktioner såsom centrallås, belysning, torkare, fönsterhissar, larmfunktioner och kommunikation med andra styrsystem. Denna enhet säljs ofta under olika produktkoder och söks frekvent av verkstäder och gör‑det‑själv‑mekaniker med hjälp av artikelnummer.
Funktion
BSI är bilens centrala komfortdator och ansvarar för:
- Styrning av centrallås och fjärrnyckelkommunikation.
- Kontroll av inner- och ytterbelysning, blinkers och varningslampor.
- Reglering av torkare, vindrutetorkareintervall och spolare.
- Hantera elstyrda fönster och komfortrelaterade funktioner.
- Kommunikation med motorstyrning, instrumentpanel och säkerhetssystem via CAN-bus.
Då en BSI styr flera funktioner kan fel i enheten ge symptom som flera icke‑relaterade fel samtidigt (t.ex. lås som inte fungerar samtidigt som blinkers eller instrumentbelysning beter sig konstigt).
Byte och installation
Byte av BSI kräver både mekanisk demontering under instrumentbrädan och ofta programkodning eller dataöverföring för att enheten skall fungera fullt ut i bilen. Generella steg:
- Koppla alltid bort batteriet före arbete för att undvika kortslutning och skador på elektroniken.
- Lokalisera BSI under instrumentpanelen (vanligtvis på passagerarsidan, bakom lådor eller skyddspaneler).
- Ta bort paneler, lossa fästen och dra ur kablage med försiktighet. Kontrollera låsclip och stift för korrosion eller skador.
- Vid montage av ny eller omprogrammerad enhet se till att alla kontakter sitter korrekt och att jordförbindelser är rena.
- Programmera eller klona data enligt nedan (se Montering och kodning – Viktigt).
- Utför full funktionskontroll efter montering: centrallås, belysning, fönsterhissar, torkare, larmintegration samt diagnostik via lämpligt verktyg.
Teknisk information
- Tillverkare: Siemens
- Modell: Citroën Berlingo, Citroën Xsara Picasso, Peugeot 206, Peugeot Partner
- Produktkoder: E01-00, 9649627780, S118085320A
- Ytterligare nummer: 1650882380, 6580H2, 6580FP, 6580GT, 6580.FP, 6580.GT, 6580.H2, M49/M59
Montering och kodning – Viktigt
– Enheten är begagnad och är ”pard” med det ursprungliga fordonet (VIN/PIN/nycklar).
– Möjligheter för igångsättning:
- Kloning av data från den gamla enheten (EEPROM/Flash) – efter kloning är enheten plug and play.
- Virginisering och efterföljande initialisering/telekodning via DiagBox (eventuellt online) + anpassning av nycklar.
– Rekommenderas att utföras av fackman med PSA serviceverktyg (DiagBox/Lexia/PP2000).
– Koppla alltid bort batteriet före demontering/montering och följ tillverkarens anvisningar för att undvika skador på enheten.
Rekommendation vid montering
Utför installationen i en torr och ren miljö. Kontrollera att anslutningsstiften och kontaktstyckena är fria från korrosion och att plastklämmor är hela. Använd diagnostik efter monteringen för att kontrollera eventuella felkoder. Om enheten har varit utsatt för fukt bör också övriga elanslutningar och jordpunkter inspekteras noggrant. Vid tveksamhet, överlämna kodning och konfiguration till verkstad med PSA‑utrustning.
Varför går delen oftast sönder?
De vanligaste orsakerna till BSI‑fel är:
- Fuktskador eller vatteninträngning som orsakar korrosion på kretskort eller kontakter.
- Elektriska störningar eller spänningsspikar från laddsystemet som kan skada komponenter.
- Åldersrelaterade komponentfel, lödningar som spricker eller interna reläfel.
- Dåliga jordförbindelser eller korroderade kontaktstycken som ger intermittenta fel.
Regelbunden kontroll av trånga utrymmen under instrumentpanelen och att tätningslösningar är intakta minskar risken för fuktrelaterade skador.
Denna enhet är ett reservdelssökbegrepp för verkstäder och gör‑det‑själv‑mekaniker; sök gärna med produktkoderna ovan för snabbare träffar i reservdelskataloger och vid beställning.
