Beskrivning

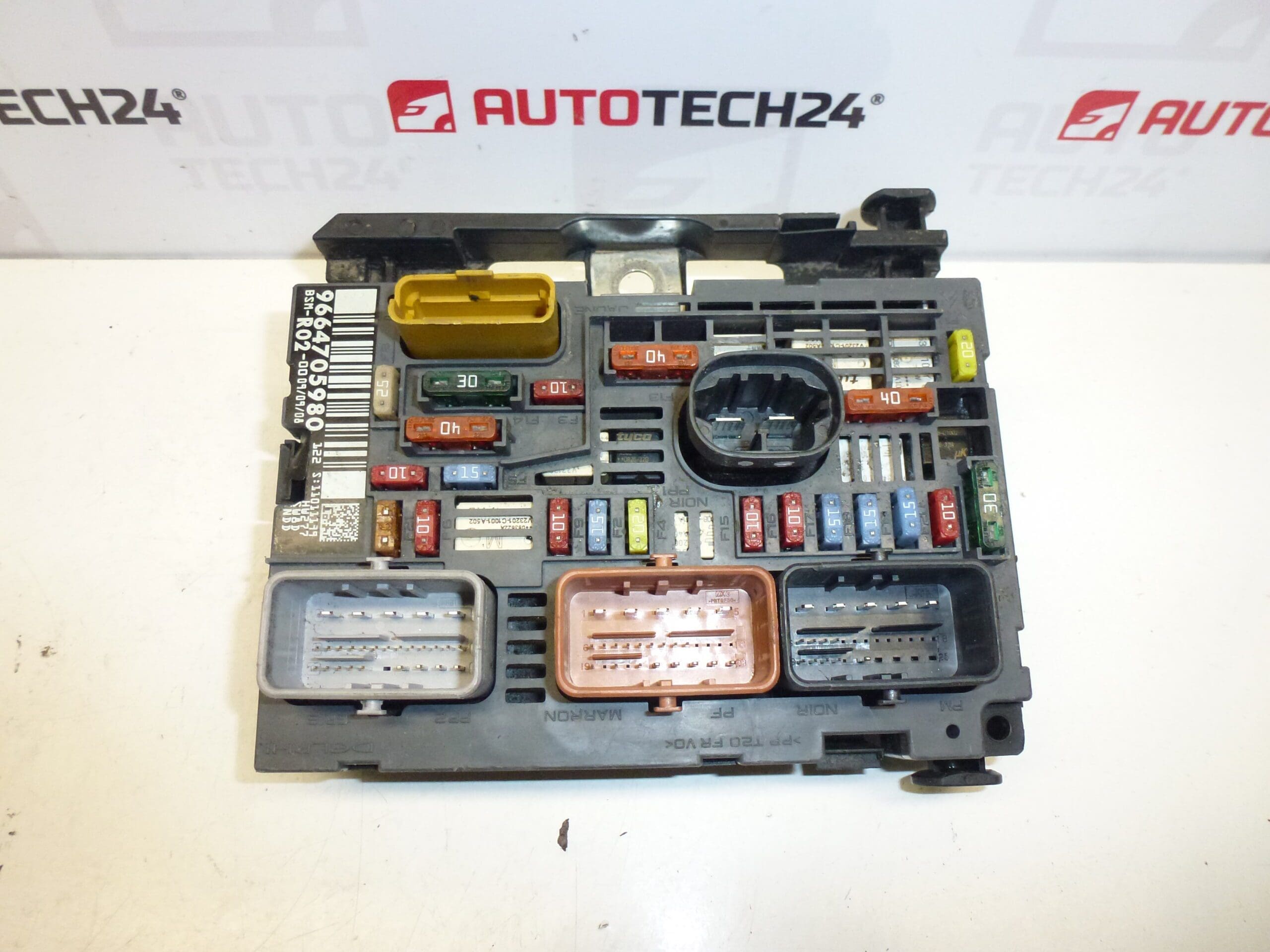

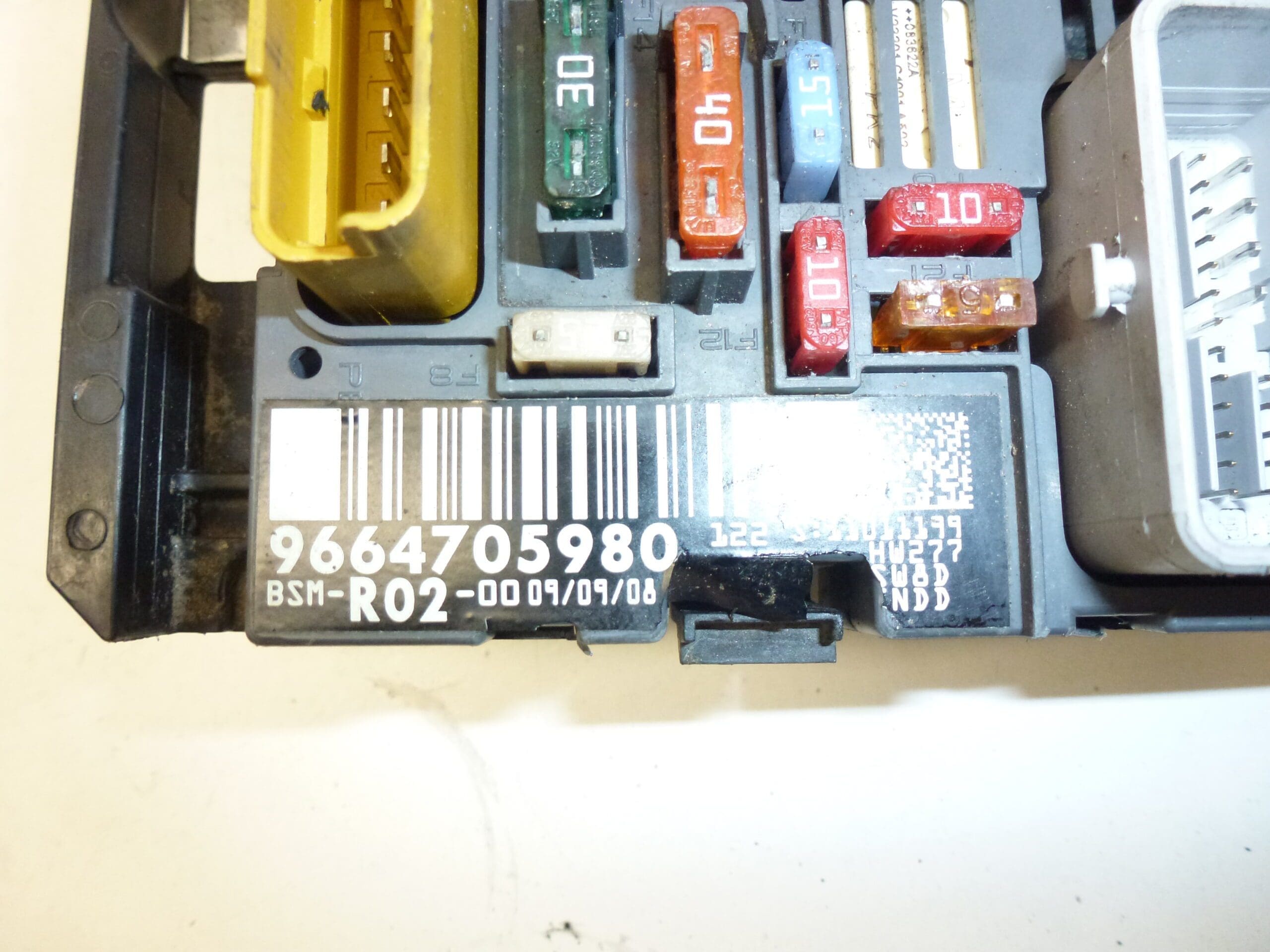

BSM DELPHI R02-00 för Citroën och Peugeot
Det kan finnas en spricka i något av fästena på kåpan, vilket inte påverkar funktionen.
Enheten är fullt fungerande.
Produktbeskrivning
BSM DELPHI R02-00 är en central motorserviceenhet som används i flera Citroën- och Peugeot-modeller. Enheten hanterar fördelning av ström och innehåller reläer och säkringar för motor- och karossfunktioner. Den här artikeln är relevant för professionella bilverkstäder och gör-det-själv-mekanikern som söker efter exakta artikelnummer (vanligt vid felsökning och byte). Sökningar på koder som 9664705980, 9807028580, 6500FQ eller 6500HK ger ofta träff på just denna enhet.
Teknisk information
- Tillverkare: Delphi / Siemens
- Modell: BSM R02-00
- Produktkoder: 9664705980, 9807028580
- Ytterligare nummer: 6500FQ, 6500HK, R02-00
Kompatibla fordonsmodeller (exempel)
Vanligt förekommande i: Peugeot 5008 I, Peugeot 407, Citroën C4 Picasso, Citroën C5 X7. Kontrollera alltid att artikelnumren stämmer med fordonets ursprungliga enhet innan montage.
Funktion och vanliga felorsaker
BSM fungerar som en kombinerad säkrings- och relämodul och ansvarar för distribution av ström till motorstyrning och flera karossfunktioner. Vanliga orsaker till fel är:
- Fuktinträngning och korrosion som påverkar kontakter och kretskort.
- Elektriska överspänningar eller dålig jordning som kan skada elektroniska komponenter.
- Mekaniska skador på kåpa eller fästen på grund av vibrationer eller felaktig handhavande. Notera att sprickor i ett fäste på kåpan i detta fall inte påverkar enhetens funktion.
- Åldersrelaterad försämring av lödningar eller kontaktpunkter.
Byte och installationsanvisning
Så byter du en BSM-enhet i stora drag:
- Parkera fordonet på plant underlag och följ grundläggande säkerhetsrutiner.
- Frånkoppla alltid batteriet före demontage för att undvika kortslutning och skador på elektronik.
- Demontera korrekt inredning eller skyddsplåt för att komma åt BSM-enheten. Ta loss eventuella fästen och kopplingar försiktigt.
- Frikoppla elektriska kontakter och märk dem vid behov för korrekt återanslutning.
- Montera ny enhet, anslut kontakter och fäst ordentligt. Kontrollera att alla kablar och jordförbindelser sitter korrekt.
- Återanslut batteriet och utför grundläggande funktionskontroll av berörda system (belysning, start, elektroniska hjälpfunktioner).
Rekommendationer vid montering
- Använd korrekta verktyg och undvik överdrivet kraftigt moment i plastfästen för att förhindra sprickbildning.
- Kontrollera och rengör kontaktytor och jordpunkter innan återanslutning för att minska risken för korrosion.
- Byt skadade säkringar eller kablage som kan ha orsakat tidigare fel.
- Om osäkerhet råder kring felsökning eller adaption av enheten, låt en auktoriserad verkstad utföra arbetet.
Varför enheten ofta går sönder
Den vanligaste orsaken är korrosion och fukt som påverkar kontakter och elektroniska komponenter, ofta förvärrat av dåliga tätningar eller tidigare fuktskador. Mekaniska skador på kåpan och fästen kan uppstå vid felaktig hantering eller vibrationer över tid. Elektriska problem som kortslutningar eller överströmmar kan också leda till funktionsfel.
Ytterligare information
Observera att enhetskåpan kan ha sprickor i något fäste utan att detta påverkar funktionaliteten. För professionell montering rekommenderas noggrann kontroll av elektriska anslutningar och jordningar efter installation.
