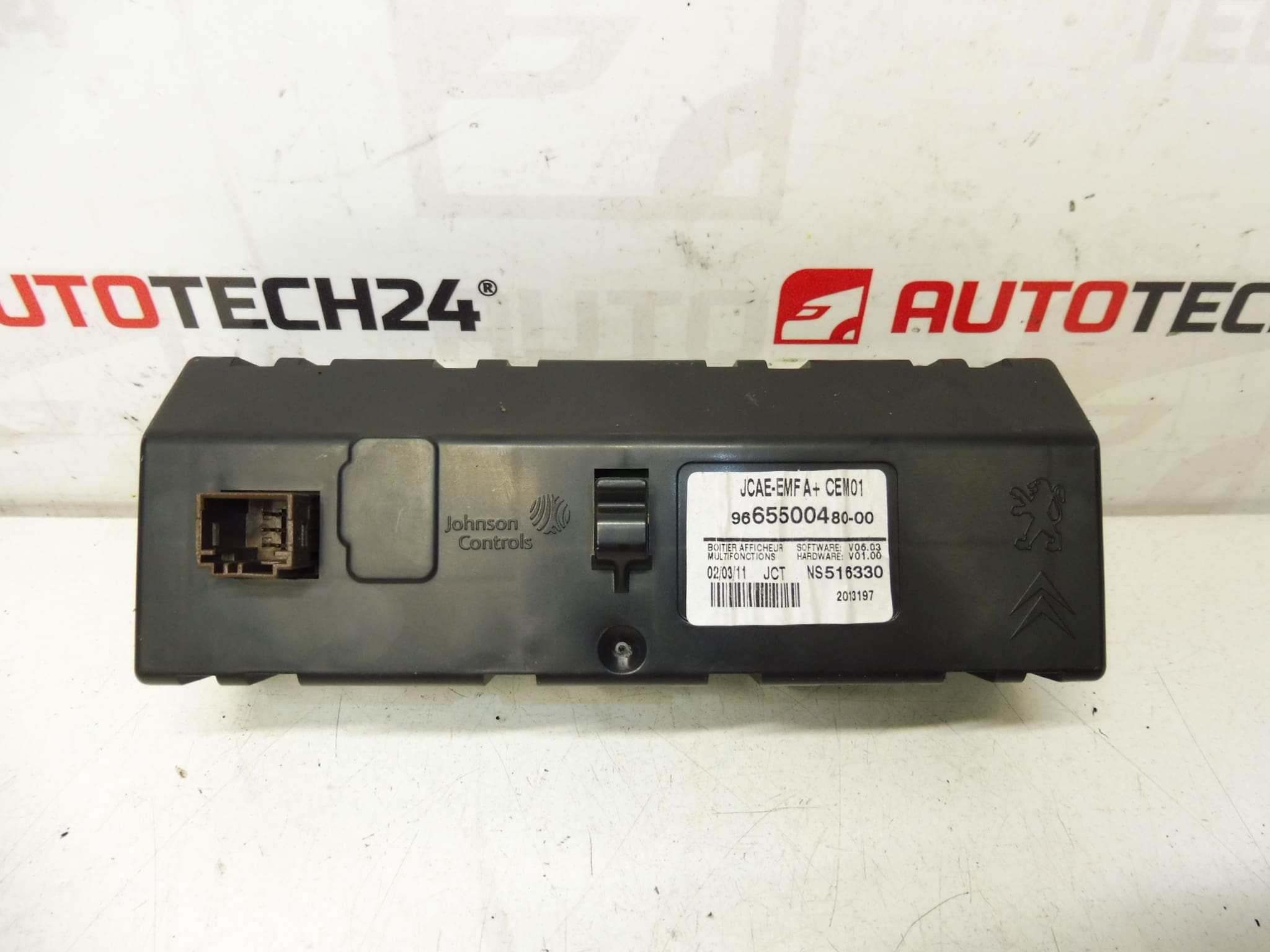

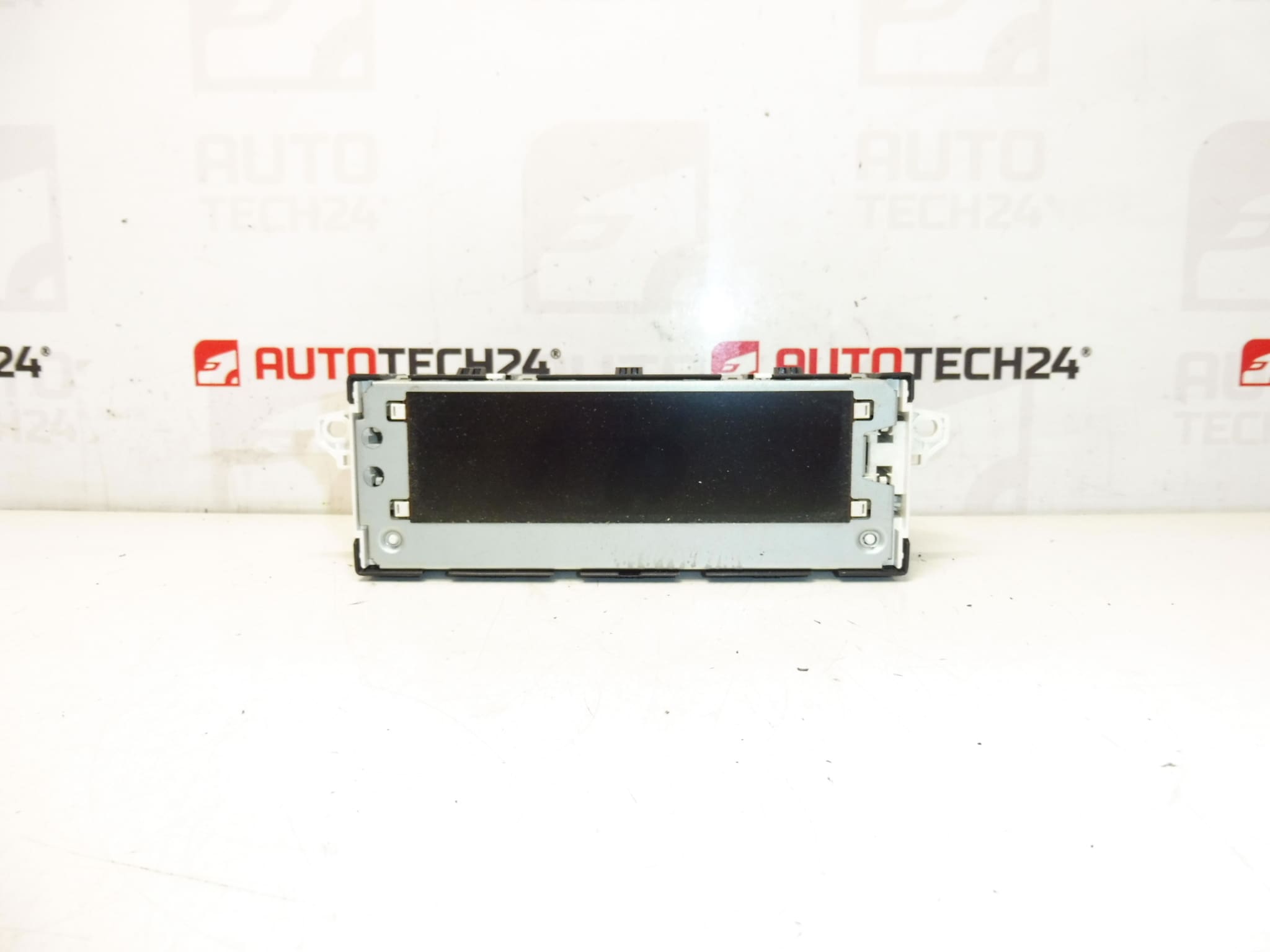

Citroen C4 II datorradioskärm 9665500480 6155HT

Beskrivning

Multifunktionell display för Citroen C4 B7 bilar
Testad, fullt fungerande
Vissa funktioner kan behöva ställas in på bilen genom diagnostik

Delbeskrivning

Detta är en radio-/datorskärm för Citroën C4 II (C4 B7), en begagnad del som är lämplig som ersättning när originaldisplayen inte fungerar, är oläslig eller skadad. Tack vare att den är testad och fullt fungerande är den redo för montering och efterföljande drift i bilen. Vissa bilar kan kräva diagnosfunktionsinställning efter byte (beroende på fordonets utrustning och konfiguration).

Teknisk information

• Tillverkare: Stellantis (Citroën/Peugeot)
• Modell: Citroën C4 II (C4 B7)
• Andra nummer: 6155HT, 6155HV

Produktkoder

• Produktkoder: 9665500480, 6155HT, 6155HV

Installationsrekommendationer

Generellt/vanligtvis för displaybyte (elektrisk del) kan de exakta stegen variera beroende på instrumentbrädans design och fordonsutrustning. Med denna del kan vissa funktioner behöva ställas in med diagnostik efter montering.

1) Före montering

• Jämför artikelnumren (9665500480, 6155HT/6155HV) med den gamla delen och med etiketten/märkningen på delen.
• Kontrollera kontakterna (nummer, form, fästning) och för böjda stift eller skadade ledningar.
• Kontrollera bildskärmens skick visuellt: sprickor, läckor, brända fläckar, skadad montering.

2) Nödvändiga verktyg och material

• Grundsats med skruvmejslar och spärrhakar (enligt det använda anslutningsmaterialet)
• Kofot i plast för demontering av interiördelar
• Ren trasa eller kontaktrengöringsmedel (för skonsam rengöring av kontakter)
• Diagnostik kompatibel med PSA (för alla funktionsinställningar efter montering)

3) Steg-för-steg monteringsprocedur

1. Stäng av tändningen och vänta tills elektroniken går i viloläge.
2. Koppla bort batteriet (rekommenderas för att skydda elektroniken och förhindra kortslutning).
3. Demontera de omgivande instrumentpanelskåporna för att komma åt displayen (använd en bändbar av plast för att undvika att skada plasten).
4. Lossa skärmen och skjut försiktigt ut den ur sängen.
5. Koppla bort kontakterna – lås först upp kontakten och dra sedan utan att bända kablarna.
6. Jämför den gamla och nya delen en gång till (märkning, kopplingar, montering).
7. Anslut kontakterna till den nya skärmen och kontrollera att de är ordentligt inkopplade och säkrade.
8. Sätt in displayen på plats och skruva/fästa enligt originaltillbehöret.
9. Sätt tillbaka de demonterade inre delarna.
10. Anslut batteriet.
11. Slå på tändningen och kontrollera displayens grundläggande funktioner.
12. Om vissa funktioner inte matchar bilens utrustning, utför diagnosinställningar (telekodning/konfigurering enligt bilens kapacitet).
• 4) Kontroller efter montering och provkörning/funktionsverifiering
  • Verifiera läsbarheten för displayen, bakgrundsbelysningen och responsen på kontrollerna.
  • Kontrollera efter avhopp, flimmer eller återställning efter körning.
  • Om bilen kräver konfiguration, kontrollera inställningarna med diagnostik.

  5) De vanligaste monteringsmisstagen + hur man undviker dem

  • Koppla loss/ansluta kontakter med batteriet anslutet → koppla alltid bort batteriet, du minimerar risken för kortslutning och fel i elektroniken.
  • Ej stängd eller dåligt säkrad kontakt → efter anslutning kontrollerar du kontaktsäkringen och säkrar sätet.
  • Invändiga plastskador → använd plastdemonteringsverktyg och fortsätt tålmodigt.

  Orsaker till att delen är skadad

  • Åldrande av elektronik och slitage av bakgrundsbelysningen (försvagning, strömavbrott, flimmer).
  • Spänningsfluktuationer i nätverket ombord (svagt batteri, dålig laddning, felaktig start/anslutning).
  • Fukt och kondens i interiören eller läckor som kan skada elektroniken.
  • Mekanisk skada vid demontering av instrumentbrädan eller vårdslös hantering av kontakterna.
  • Dålig kontakt i kontakterna (oxidation, lossning), vilket leder till funktionsfel.
