Beskrivning
Vänster framdörrhandtag för CITROEN BERLINGO III, C4 II, C4 PICASSO och GRAND PICASSO, JUMPY III och PEUGEOT 207, 308, PARTNER III, EXPERT III bilar
ETS färg – CENTER GRÅ LACK
Delbeskrivning

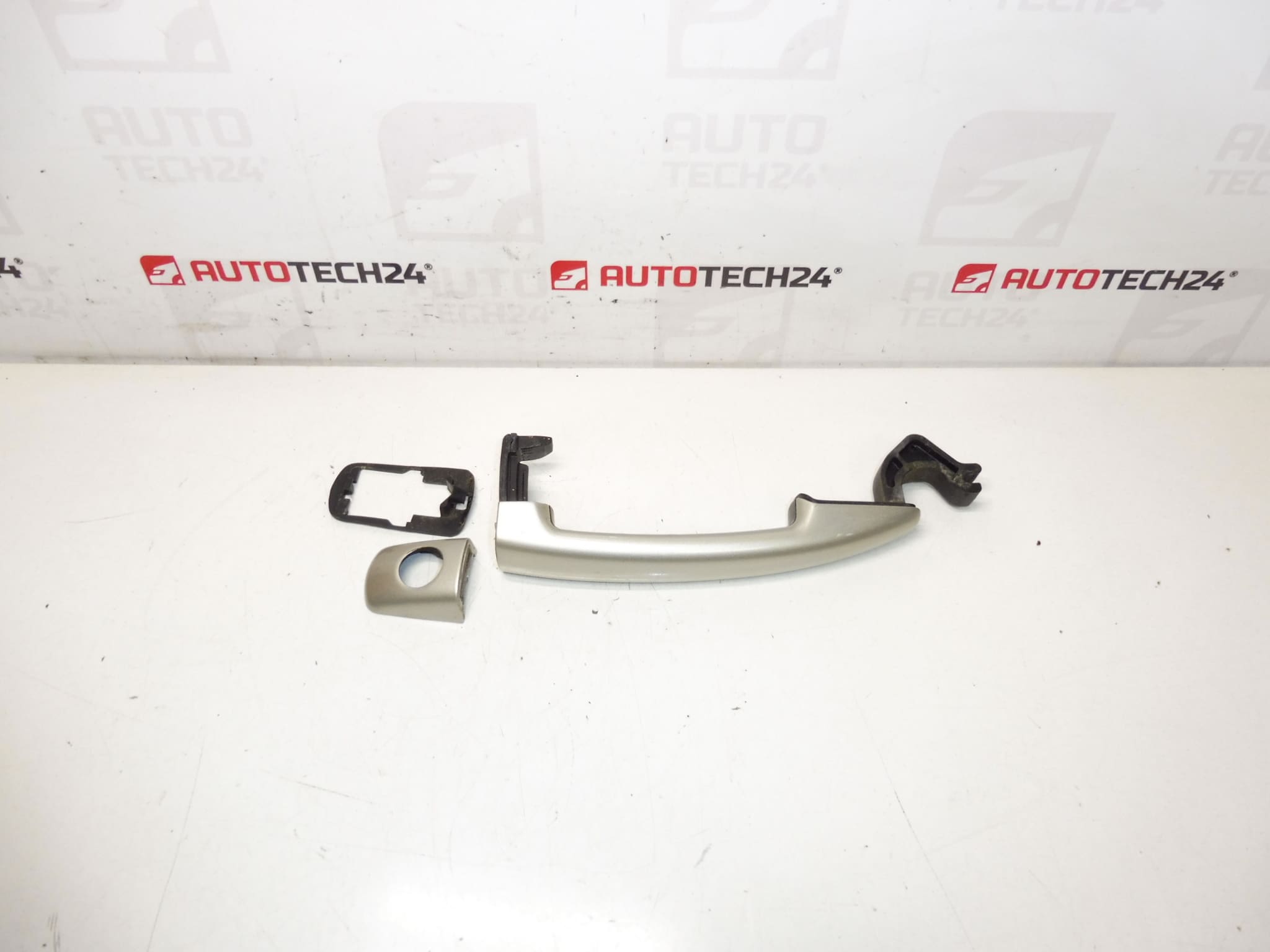

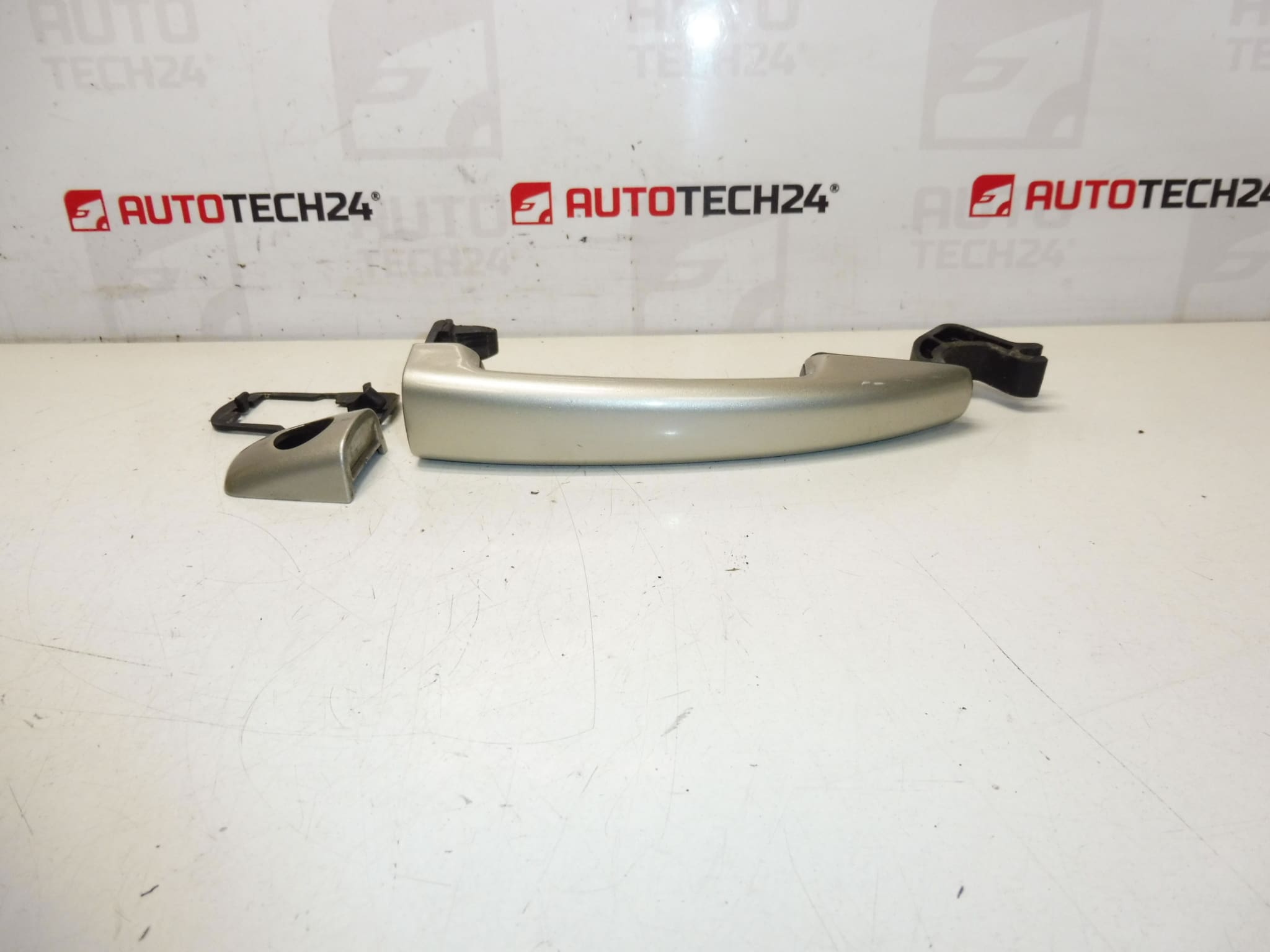

Begagnat dörrhandtag ETSC 9101GF avsett för vänster ytterdörr. Det är en kroppsdel lämplig som ersättning vid spricka, klämning av mekanismen eller skada på handtagets yta. På grund av det ursprungliga namnet Stellantis (Citroën/Peugeot) söks den ofta direkt på artikelnummer.
Färg: ETS – Cendre grå lack (som specificeras i dokumenten).
Teknisk information
- Tillverkare: Stellantis (Citroën / Peugeot)
- Modell: CITROEN BERLINGO III, C4 II, C4 PICASSO och GRAND PICASSO, JUMPY III; PEUGEOT 207, 308, PARTNER III, EXPERT III
- Övriga nummer: ETSC
Produktkoder
- Produktkoder: 9101GF
Installationsrekommendationer
I allmänhet/typiskt kan byte av dörrhandtag variera beroende på dörrens specifika modell och design (skenor, lås, dragstång/kablar). Nedan följer en praktisk procedur för denna typ av del.
1) Före montering
- Jämför med den gamla delen: orientering (vänster fram), form, passform, design och markering 9101GF.
- Kontrollera skicket på det använda handtaget: sprickor, spel, smidig drift, oskadade grepp och lagerytor.
- Check nyans: ETS – Cendre grå (kan variera beroende på färgens ålder och slitage).
2) Nödvändiga verktyg och material
- Set med skruvmejslar/bits (beroende på typen av skarvar i dörren)
- Kofot i plast för att ta bort klädsel (för att undvika skador)
- Tång för spännen/stift, eller en liten krok för hantering av dragstänger
- Rengöringsmedel och trasa (för kontaktytor)
3) Steg-för-steg monteringsprocedur
- Säkra fordonet mot rörelse och öppna dörren för bekväm åtkomst.
- Plocka isär dörrens insida (vanligtvis: lock, skruvar, och bänd sedan försiktigt ut clipsen).
- Koppla bort alla kontakter i dörren om de stör hanteringen (gå försiktigt fram, dra inte i kablarna).
- Få åtkomst till utrymmet till det yttre handtaget (efter att du har tagit bort fodret och eventuell film/skydd).
- Släpp handtagsfästet enligt dörrdesignen (skruvar/spärr) och förbered positionen för dragstängerna/kabelstyrningarna.
- Koppla bort dragstängerna/kablarna från veven – notera deras dragning och låsläge.
- Ta bort originalhandtaget och rengör landningsytan i dörren.
- Sätt in det nya handtaget i hålet, placera det korrekt i styrningarna och lagerytorna.
- Sätt tillbaka dragstängerna/kablarna och kontrollera att de sitter ordentligt fast (ingen korsning eller spänning).
- Dra åt handtagsfästet och kontrollera att det sitter stadigt utan spel.
- Innan du slutför panelen, testa dörröppningsfunktionen (från utsidan och insidan).
- Sätt tillbaka skyddsfilmen/isoleringen (om borttagen), anslut kontakterna och montera dörrbeklädnaden.
-
4) Kontroller efter montering och provkörning/funktionsverifiering
- Verifiera att handtaget fungerar smidigt och korrekt återgång till utgångsläget.
- Kontrollera att dörren öppnas/stänger utan ökat motstånd och att inget skaver.
- Efter en kort bilresa, kontrollera igen efter lek eller oönskade ljud från dörrområdet.
5) De vanligaste monteringsmisstagen + hur man undviker dem
- Byt sidor (höger/vänster): jämför alltid formen och orienteringen med den gamla biten innan montering.
- Felaktigt styrd eller osäkrad dragstång/kabelstyrning: notera läget före demontering och testa funktionen flera gånger efter montering.
- Skada på trimklämmorna: använd en bänd av plast och arbeta jämnt runt omkretsen.
- Handtagets dåliga säte: rengör sittytorna och sätt in handtaget i styrningarna utan våld.
Orsaker till att delen är skadad
- Mekaniskt slitage på grund av frekvent användning (glapp, klämning av lagret).
- Sprickbildning av plastdelar på grund av materialets ålder eller frost.
- Skada efter en olycka eller vid vårdslös hantering (t.ex. genom att bända upp en frusen dörr).
- Korrosion/nedsmutsning av låsmekanismen vilket ökar motståndet och belastar handtaget.
- Felaktig installation (spänning av dragstänger/kabelstyrningar, sneda säten) vilket leder till överdriven belastning.
