Beskrivning

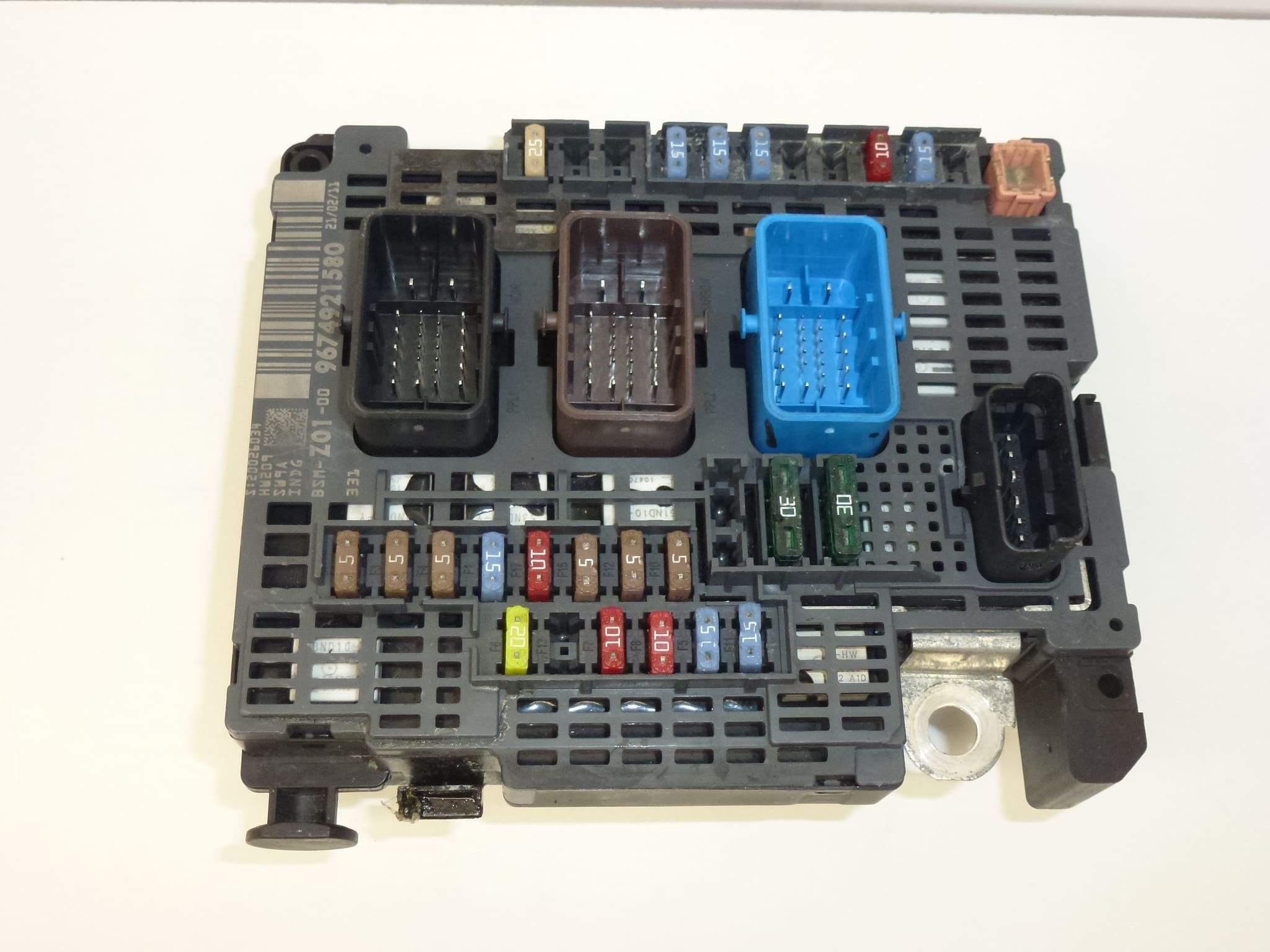

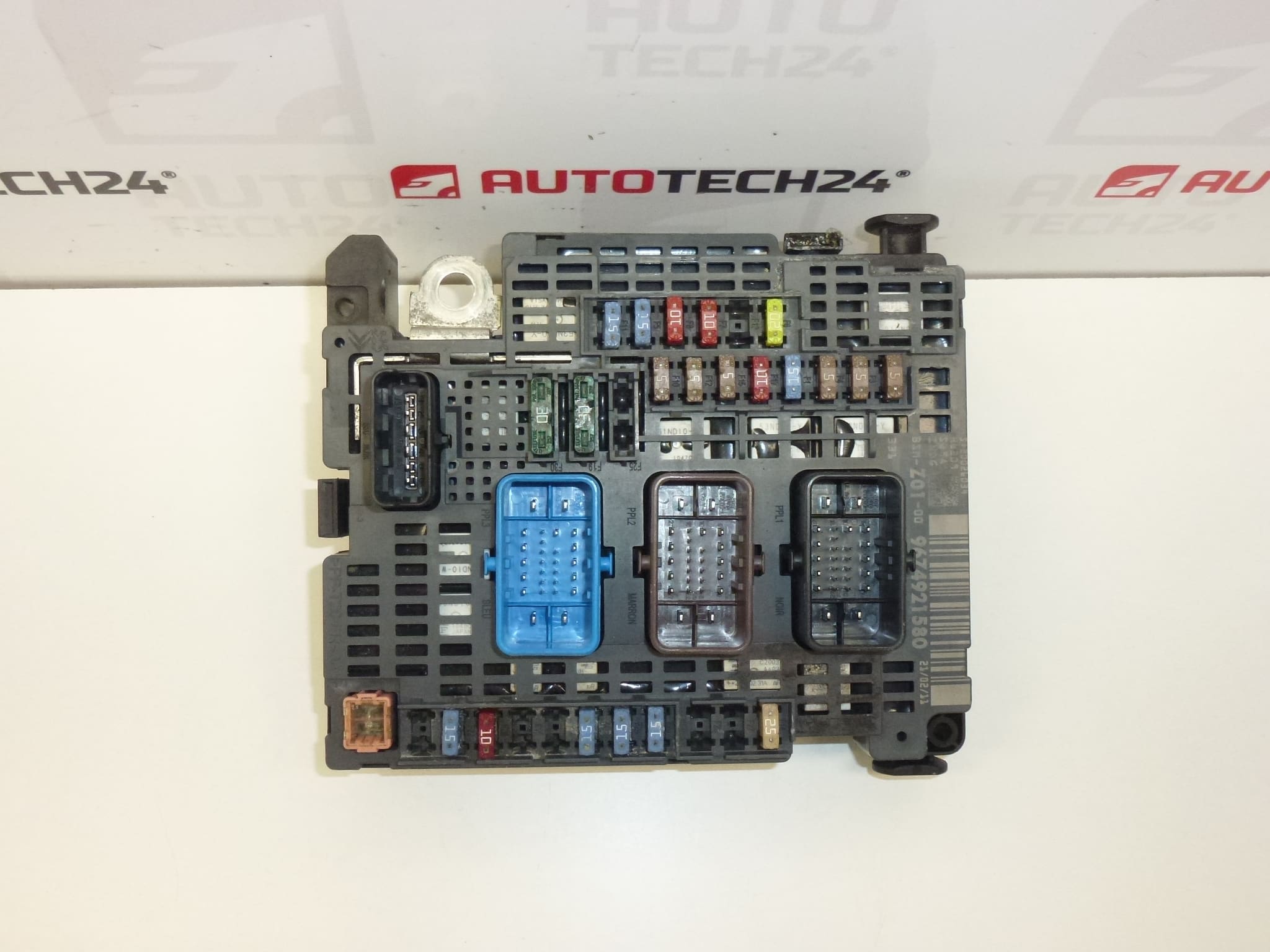

BSM-styrenhet lämplig för CITROËN C4 II
Denna BSM-styrenhet är avsedd för Citroën C4 II och bär originalreferenser som ofta används vid service och reparation. Enheten samordnar flera karossfunktioner och är ett vanligt utbyte vid fel i centralelektroniken. För både verkstadsmontage och gör-det-själv-reparationer erbjuder denna modul en kostnadseffektiv lösning för att återställa funktionalitet i belysning, centrallås och övriga komfortsystem.
Teknisk information
- Tillverkare: Stellantis (Citroën/Peugeot)
- Modell: Citroën C4 II
- Produktkoder: 9674921580, 9807428080
- Övriga nummer: 6500JL, 6500JN, Z01-00
Kompatibilitet
Primärt avsedd för Citroën C4 II. Samma enhet kan förekomma i andra PSA-fordon som använder ovanstående produkt- och artikelkoder. Kontrollera delnumren noggrant vid beställning för att säkerställa full kompatibilitet.
Funktion
BSM (Body System Module) är en central karossenhet som hanterar flera elektriska funktioner i fordonet, till exempel intern och extern belysning, centrallås, fönsterhissar, torkare och signalanordningar. Modulen övervakar och distribuerar styrsignaler samt innehåller reläer och säkringsfunktioner för dessa system.
Montering
Bytet bör utföras av utbildad personal eller erfaren gör-det-själv-mekaniker. Följande steg är rekommenderade:
- Koppla alltid bort batteriets minuspol innan demontering för att undvika kortslutning och skada på elektroniken.
- Lokalisera BSM-enheten enligt fordonets dokumentation eller servicemanual. Demontera eventuella paneler eller skydd som krävs för att komma åt enheten.
- Koppla försiktigt ur alla elektriska kontakter. Markera eventuella kablage för enkel återanslutning.
- Byt enheten och återanslut kontakter noggrant. Kontrollera att anslutningarna sitter stadigt och att stift inte är skadade eller korroderade.
- Anslut batteriet igen och utför funktionskontroll av berörda system (belysning, centrallås, fönsterhissar etc.).
- Vissa fordon kan kräva kodning eller initialisering efter byte för att modulen ska fungera fullständigt med fordonets övriga system—planera för detta i arbetsflödet.
Rekommendationer för montering
- Använd skyddshandskar och antistatisk utrustning vid hantering av elektroniska komponenter.
- Inspektera kabelhärvor och kontakter för korrosion eller skador innan montering.
- Byt endast mot korrekt kodad/enhet med matchande produktnummer för att minimera behovet av efterkodning.
- Efter byte, kör igenom alla berörda funktioner och eventuella felkoder med en diagnostisk enhet för att säkerställa full drift.
Orsak till att delen oftast går sönder
- Korrosion eller fuktinträngning i kontakter och kapsling, ofta på grund av läckage eller damm/stänkvatten.
- Elektriska spänningsspikar eller dålig jordning som skadar elektroniska komponenter.
- Slitage på reläer och mekaniska kontakter inuti modulen vid hög användningsgrad.
- Överhettning eller termisk stress från omgivande komponenter och dålig ventilation.
Praktiska tips
Vid återkommande fel, kontrollera relaterade säkringspaneler, jordpunkter och kabeldragning innan byte av modulen. Noggrann visuell inspektion och enkel mätning med multimeter kan spara tid och kostnad jämfört med onödigt modulbyte.
