Beskrivning

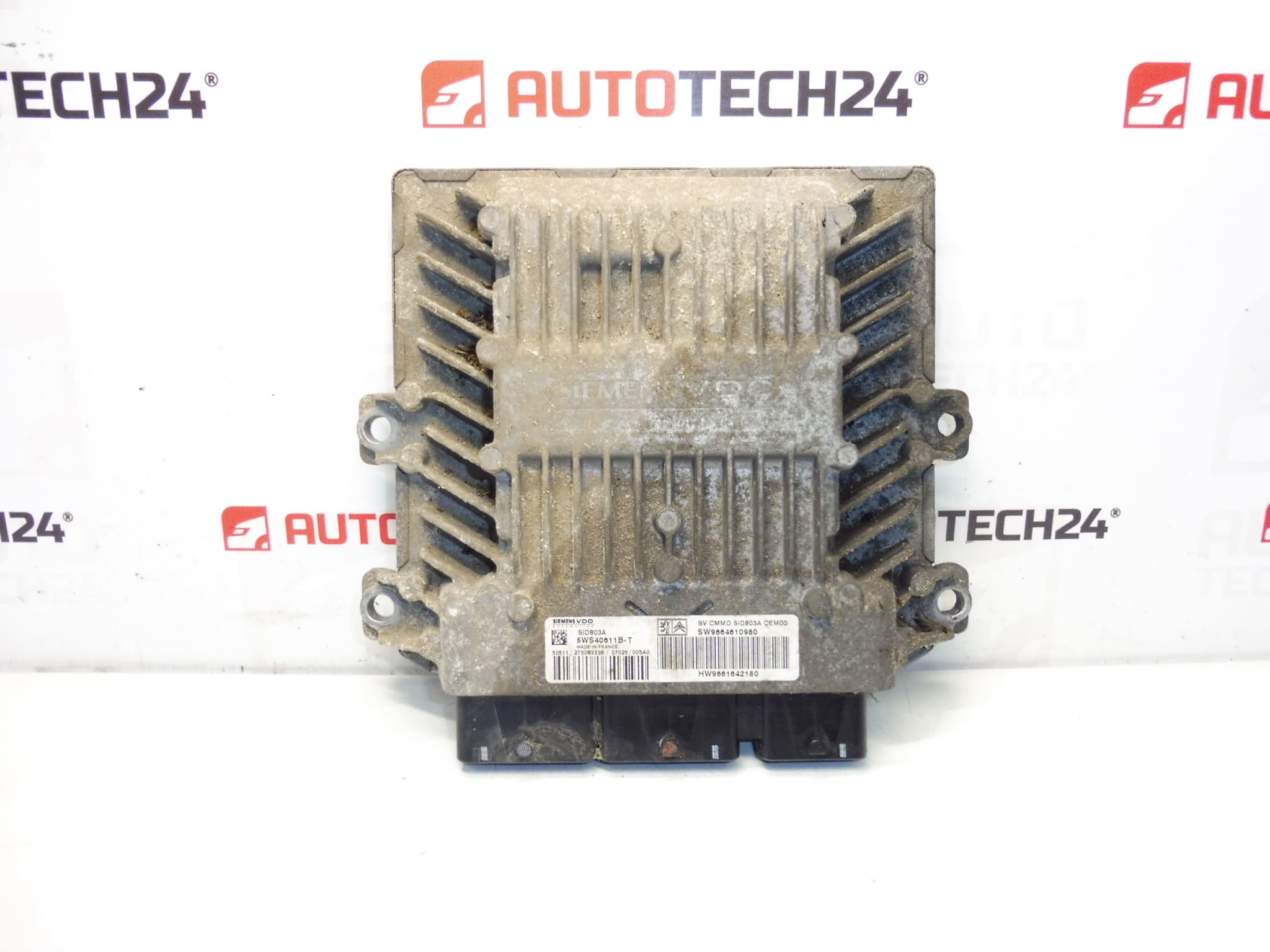

Continental SIEMENS SID 803A injektionsstyrenhet
Den är från en 2007 Citroen C8 2.0 HDI RHK
Delbeskrivning
Detta är en ECU / insprutningskontrollenhet Siemens VDO (Continental/Siemens) typ SID803A, avsedd för bilar av Stellantis-koncernen (Citroën/Peugeot). Den här delen är nyckeln till korrekt kontroll av insprutning och relaterade motorfunktioner – fel leder vanligtvis till felstart, oregelbunden drift eller övergång till nödläge.
Matchningen av produktkoder och enhetstyp (SID803A) är avgörande för ett korrekt utbyte. I praktiken söks enheter ofta efter numret från etiketten, så koderna är tydligt listade nedan.
Teknisk information
- Tillverkare: Siemens VDO / Continental
- Modell: Citroën C8 (från bilår 2007, 2.0 HDI RHK); Peugeot 807 (etikett)
- Andra nummer: 5WS40611B-T, 9661642180, 9664610980, 1942JF
Produktkoder
- Produktkoder: 5WS40611B-T, 9661642180, 9664610980, 1942JF
Installationsrekommendationer
Generellt/vanligtvis för injektions-ECUer måste enhetstypen och numren från originaldelen matcha. Den exakta proceduren kan variera beroende på bilens specifika modell och utrustning.
1) Före montering
- Jämför med gammal enhet: typ SID803A och alla tillgängliga artikelnummer (t.ex. 5WS…, 96…., 1942….) och kontaktkonstruktioner.

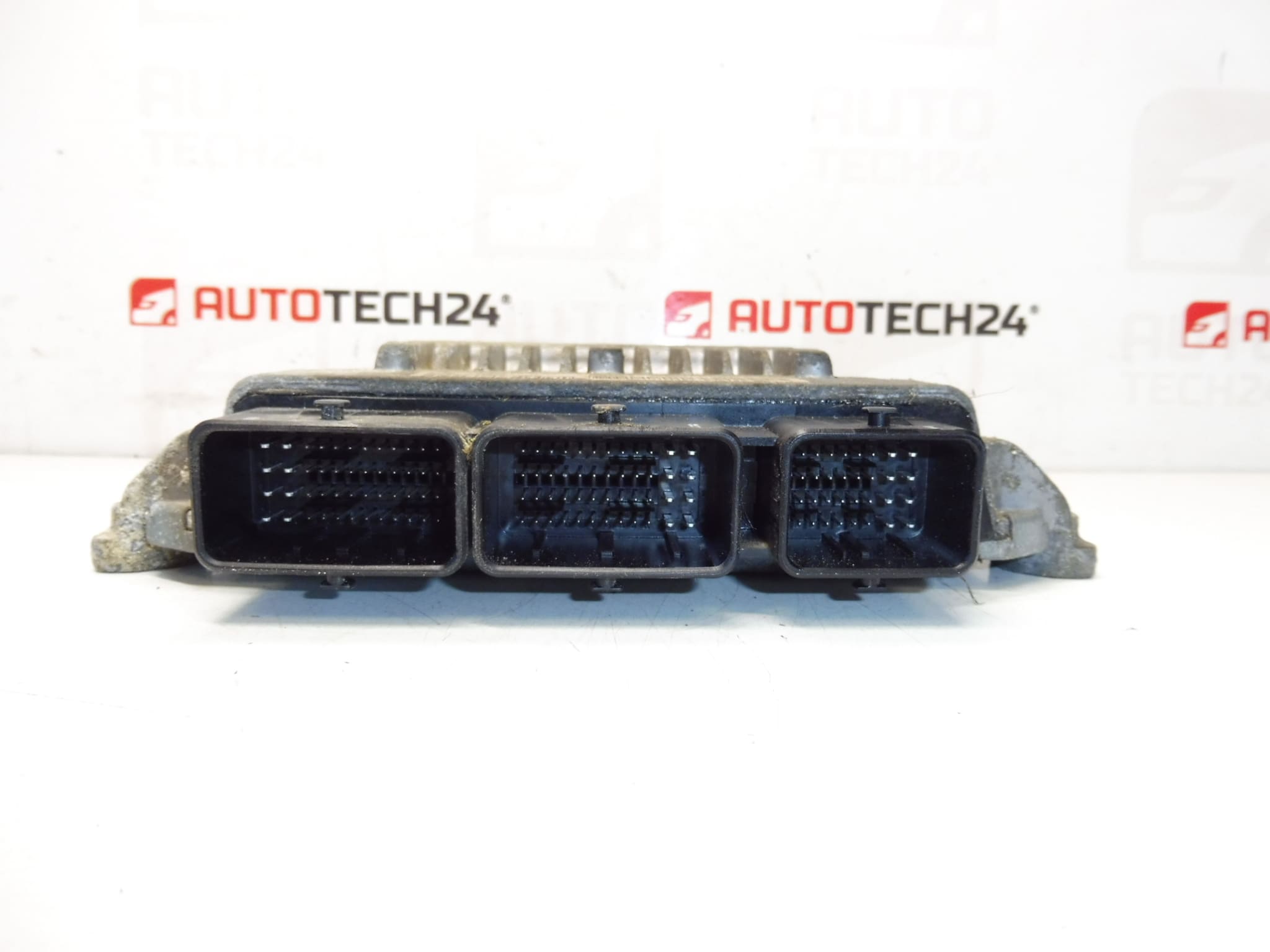

- Kontrollera skicket på kontakterna (böjda stift, korrosion, sprickor) och tätningen/förslutningen av enheten.
- Om originalenheten skadades på grund av ett installationsfel, kontrollera ledningar, jordning och strömförsörjning innan den byts ut för att förhindra att problemet upprepas.
2) Nödvändiga verktyg och material
- Grundsats med gola/bits och skruvmejslar (enligt fäste i bilen)
- Rengöringsmedel för elektriska kontakter (för kontakter)
- Isoleringsmaterial och buntband (för att säkra bunten vid behov)
- PSA-diagnostik (vanligtvis DiagBox/Lexia/PP2000) – enligt vald idrifttagningsmetod
3) Steg-för-steg monteringsprocedur
- Stäng av tändningen, vänta en kort stund tills systemen ska vila och koppla bort batteriet.
- Få åtkomst till kontrollenheten och ta ett foto av kablarna och fästa kontakterna för korrekt montering.
- Lås försiktigt upp kontakterna (utan att bända) och kontrollera att stiften inte är oxiderade eller lösa.
- Ta bort originalenheten från fästet/fästet.
- Rengör och inspektera kabelanslutningarna eller låt torka efter att du har använt kontaktrengöringsmedel.
- Montera ECU:n i originalfästet så att inget trycker på kontakterna eller ledningsnätet.
- Anslut kontakterna och stäng dem försiktigt i låst läge (korrekt klick/lås).
- Kontrollera guiden på bunten – så att den inte skaver mot kanterna och inte är spänd.
- Anslut batteriet.
- Utför vid behov stegen för att sätta enheten i drift (se blocket nedan) och sedan en grundläggande diagnostisk kontroll.
-
4) Kontroller efter montering och provkörning/funktionsverifiering
- Verifiera att motorn startar och går stadigt, utan att stanna.
- Gör diagnostik och kontrollera om det finns nya ECU-ström-/kommunikationsrelaterade fel.
- Efter en kort provkörning, kontrollera igen att kontakterna sitter fast och att kablarna inte är i kontakt med platser där de kan skadas.
5) De vanligaste monteringsmisstagen + hur man undviker dem
- Enhetsbyte utan matchande koder → jämför alltid 5WS/96…/1942… och skriv SID803A med den gamla delen.
- Ofullständiga kontakter → efter anslutning, kontrollera låsningen och säkerheten för anslutningen.
- Montering utan att kontrollera ledningar/jordning → vid upprepade fel, kontrollera först strömförsörjningen och kabelnätet, så att den nya ECU:n inte skadas.
- Manipering utan att koppla bort batteriet → risk för att skada elektroniken; koppla alltid bort batteriet enligt gängse praxis.
Montering och kodning – viktigt
– Enheten används och är ”parad” med originalbilen (VIN/PIN/nycklar).
– Idrifttagningsalternativ:
1) Kloning av data från den gamla enheten (EEPROM/Flash) – efter klonen är enheten plug and play.
2) Virginisering och efterföljande initialisering/telekodning via DiagBox (ev online) + anpassning av nycklar.
– Rekommenderas att utföras av en specialist med PSA-serviceutrustning (DiagBox/Lexia/PP2000).
– Koppla alltid bort batteriet före demontering/montering och följ tillverkarens procedur för att undvika skador på enheten.Orsaker till att delen är skadad
- Spänningsfluktuationer i nätverket ombord (svagt batteri, dålig laddning, smutsig jordning).
- Fukt och korrosion i kontakterna eller där enheten förvaras.
- Skadat kablage (nötning, trasiga ledningar, dålig kontakt i kontakten) som leder till kommunikationsfel och överbelastning av kretsar.
- Oprofessionella ingrepp i den elektriska installationen (extra ledningar, kortslutningar, felaktig start via kablar).
- Termisk stress och ålder – gradvis nedbrytning av elektronik och lödfogar.
