Beskrivning

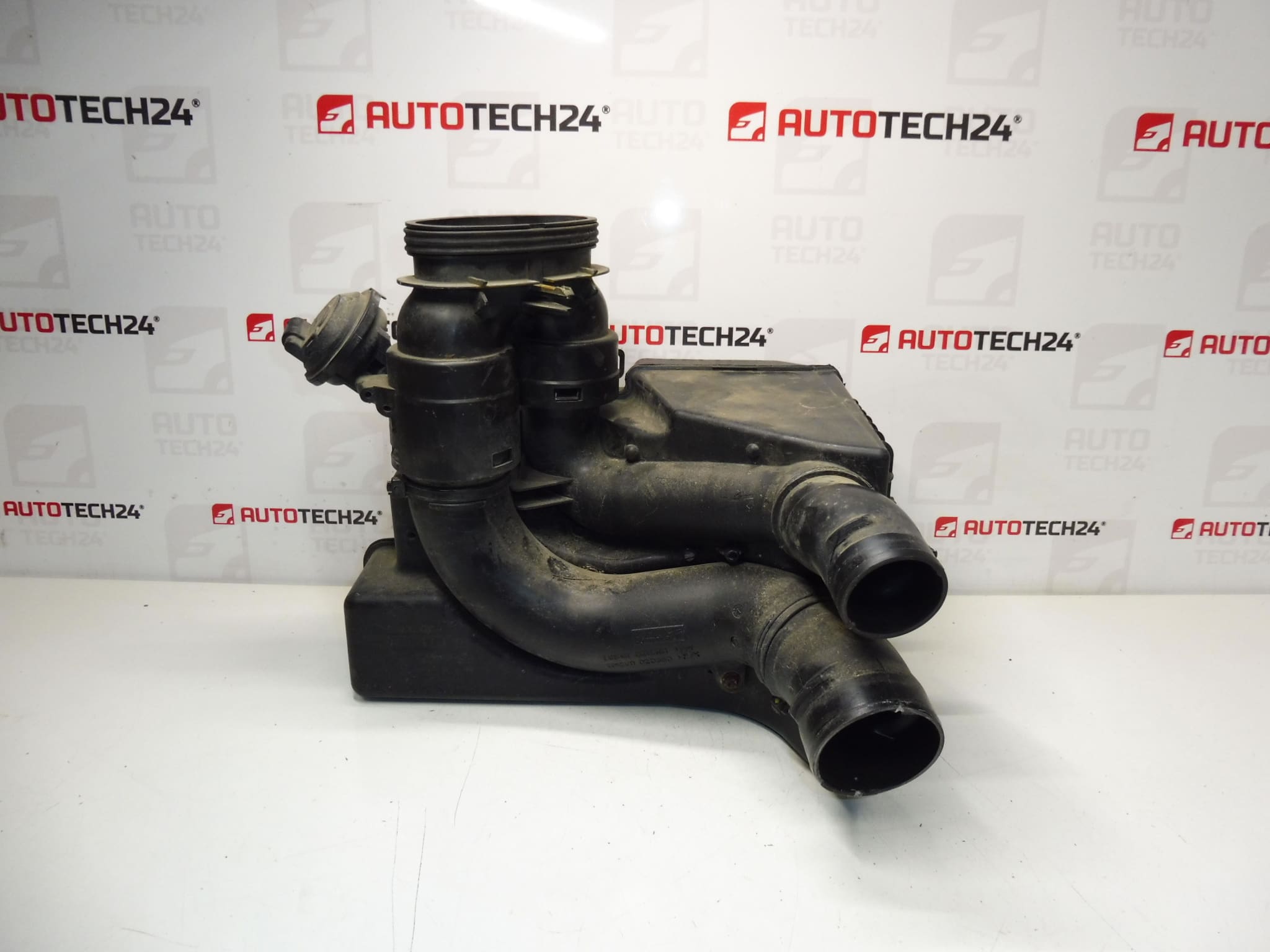

Luftintagsresonator med vakuumklaff för CITROEN C4 och PEUGEOT 307 bilar med 2.0i 130kw motorer
Delbeskrivning
Denna filterlåda / insugsresonator (även kallad luftintagsresonator) med en vakuumklaff är en del utformad för att insugningen ska fungera korrekt – den hjälper till att stabilisera luftflödet och deltar i den kultiverade driften av motorn. Om du har att göra med ett utbyte efter en plastspricka, en läcka eller en felaktig ventil, söks delen med siffrorna 9643586380 och 9646189680 ofta efter exakt med dessa koder.
En lämplig lösning för att reparera insug utan onödiga kompromisser – vid montering är det avgörande att kontrollera tätheten på anslutningarna och vakuumrörens skick, så att klaffen fungerar som den ska.
Teknisk information
- Tillverkare: Stellantis (Citroën / Peugeot)
- Modell: Citroën C4, Peugeot 307
- Andra nummer: 143450, 143439, NFP
Produktkoder
- Produktkoder: 9643586380, 9646189680
Installationsrekommendationer
Gäller generellt/typiskt för byte av resonator/filterbox med vakuumventilen vid insugningen, den exakta proceduren kan skilja sig beroende på bilens specifika design.
1) Före montering
- Jämför den gamla och den nya delen: identisk form, halsdiametrar, handtag och slanganslutningar.
- Kontrollera vakuumventilen – smidig funktion, oskadad stång/axel, sprickor i delens kropp.
- Fokusera på tätningsytor och halsar: sprickor, deformationer, trasiga lås, utslitna sittkanter.
- Kontrollera skicket på de anslutna slangarna och klämmorna (särskilt vakuumledningen) – härdade eller spruckna slangar kan simulera ett delfel.
2) Nödvändiga verktyg och material (i allmänhet)
- Normal uppsättning gola/spärr och bits, skruvmejslar.
- Tång för klämmor/slangklämmor.
- Rengöringsmedel för avfettning och trasa (för kontaktytor).
- Möjligen nya clips eller små fästen om originalet är skadat.
3) Steg-för-steg monteringsprocedur
- Stäng av tändningen och låt motorn svalna.
- Gör sugområdet tillgängligt (beroende på design, ta bort locken som kommer i vägen).
- Märk slangarna/vakuumledningarna så att de inte blandas ihop under monteringen.
- Släpp klämmorna på de anslutna slangarna och dra försiktigt av slangarna (utan att bända för att bryta halsen).
- Koppla bort vakuumslangen/ledningen från spjället (om sådant finns).
- Lossa delen (skruvar/fästen) och ta bort den gamla resonator-/filterlådan.
- Rengör sittytorna och kontrollera att det inte finns några smuts eller plastbitar kvar i sugledningen.
- Sätt den nya delen i rätt position, utan spänning eller korsning.
- Anslut slangarna till rätt portar och montera klämmorna; dra åt så att fogen blir tät, men plasten inte deformeras.
- Anslut vakuumledningen till ventilen och kontrollera att den är säker och inte trasig.
- Sätt tillbaka alla kåpor/delar som tagits bort.
- Utför en visuell inspektion av hela sugledningen för skavning, klämning eller löshet.
-
4) Kontroller efter montering och provkörning/funktionsverifiering
- Starta och kontrollera efter väsande/falsk luft runt anslutningarna.
- Verifiera att motorn reagerar smidigt på gasreglaget och inte går oregelbundet.
- Kontrollera slangklämmorna och sätena igen efter en kort tur.
5) De vanligaste monteringsmisstagen + hur man undviker dem
- Byte av vakuumrör – markera före demontering, ta helst ett foto.
- Läcka anslutningar på grund av en dåligt sittande slang eller en svag klämma – skjut in slangen hela vägen in, placera klämman i rätt spår.
- Plasthalsen spricker när du bänder – släpp slangarna genom att vrida och gradvis, inte med våld.
- Att dra åt delen i fixturen – placera först delen på rätt sätt, först sedan dra åt fästet gradvis.
Orsaker till att delen är skadad
- Plaståldring och termisk stress i motorrummet – sprödhet och efterföljande sprickor.
- Motorns vibration och långvarig påfrestning på fästena – att klämma ut fästena eller bryta av hållarna.
- Läckor och falskt luftintag på grund av härdade slangar/klämmor – följaktligen högre belastning på delen och spjället.
- Skada på vakuumkontrollen (slangar, läckor) – ventilen fungerar inte som den ska och mekanismen kan skadas med tiden.
- Felaktig demontering (bändande, bryta clips) – spruckna halsar eller deformerade sittytor.
