Beskrivning

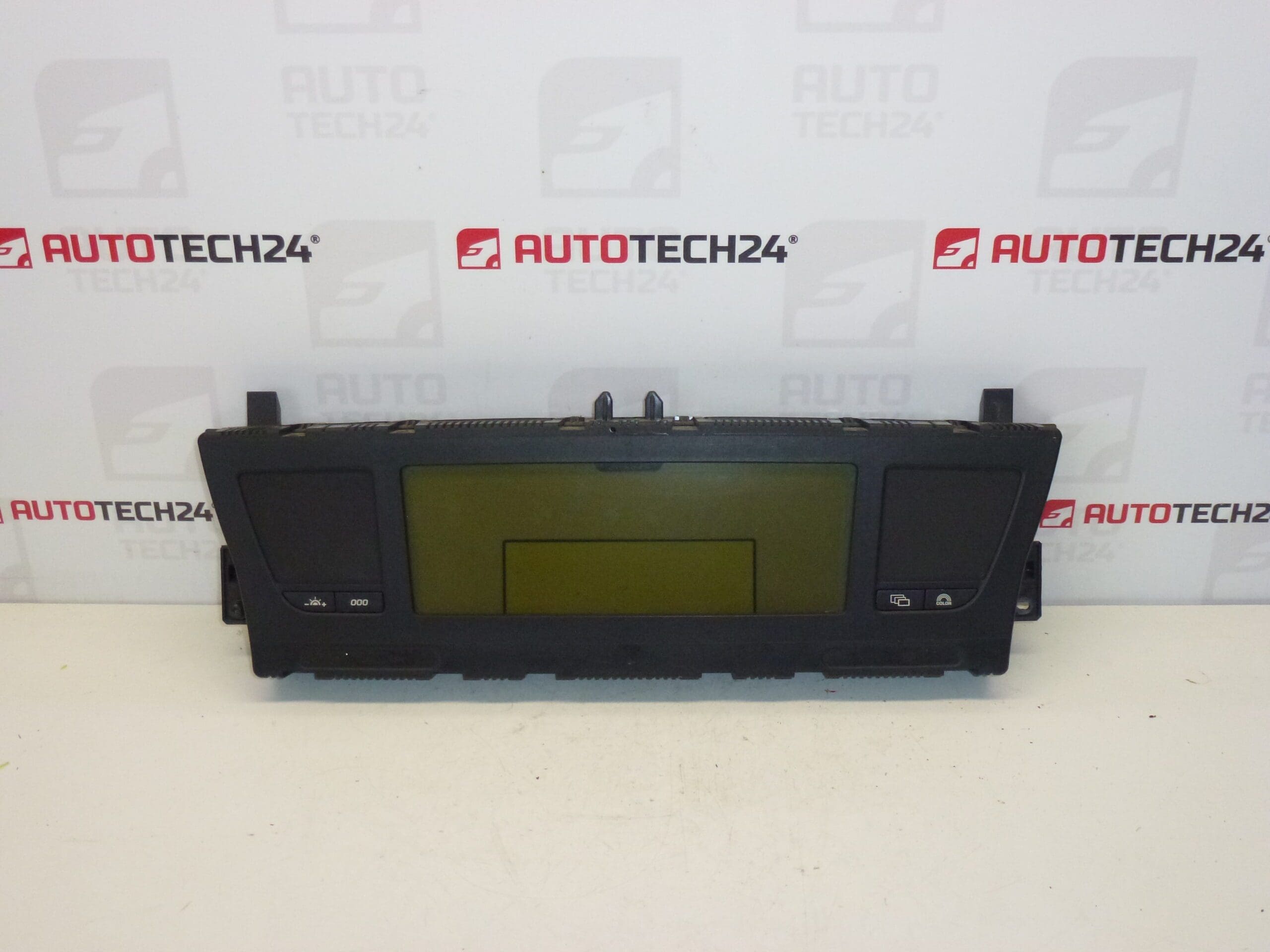

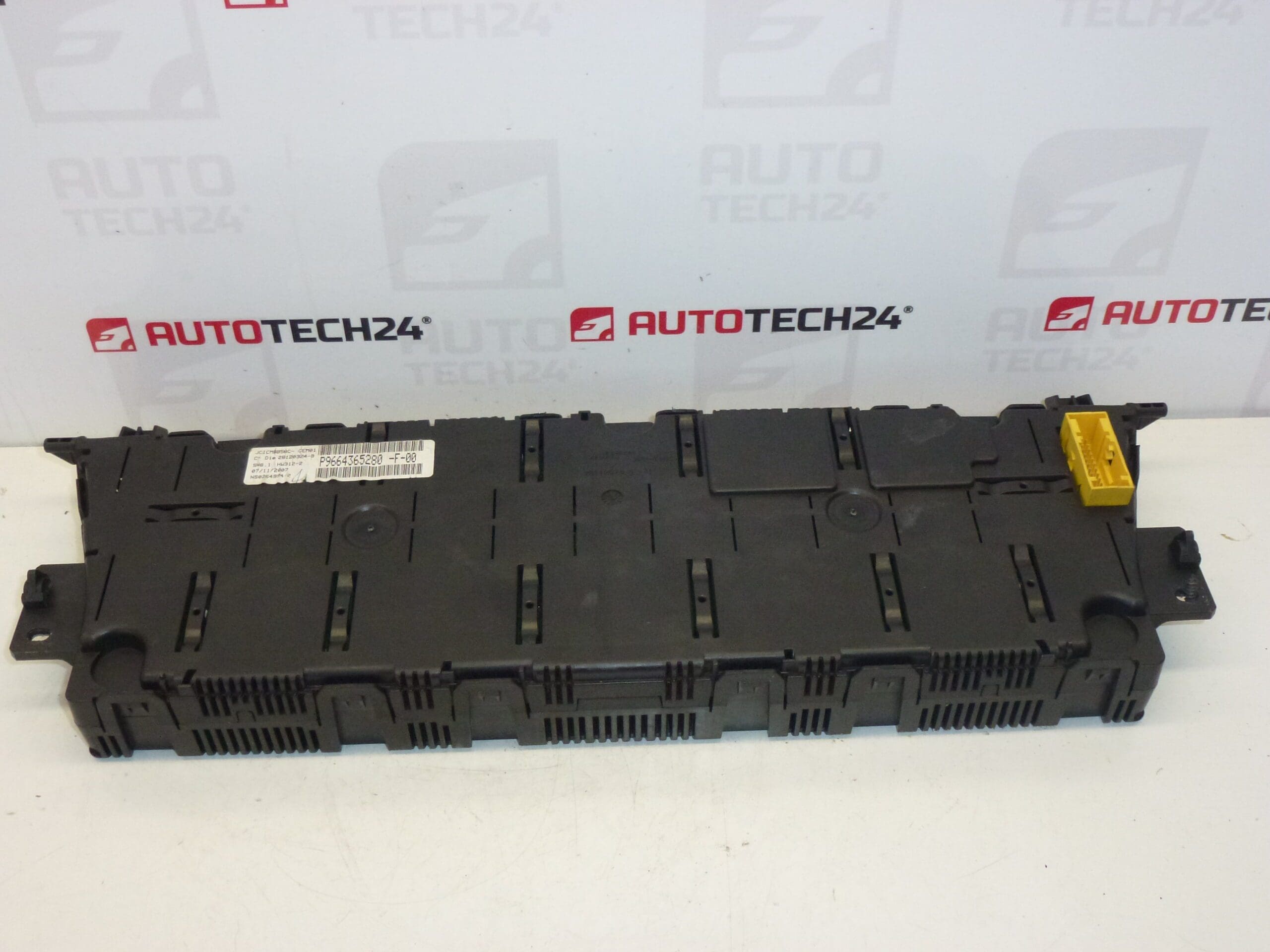

Hastighetsmätare instrumentpanel CITROËN C4 PICASSO I GRAND PICASSO till 2013
Mätarställning är okänd
Beskrivning av delen
Begagnad hastighetsmätare – instrumentpanel till Citroën C4 Picasso I och Grand Picasso till och med 2013 är avsedd som reservdel vid byte av den ursprungliga instrumentpanelen. Instrumentpanelen visar fordonets driftuppgifter och gör det möjligt för föraren att hålla koll på fordonets status under körning.
Kontrollera framför allt märkningen 9664365280-F-00 och jämför utförandet med originaldelen när du väljer del. I underlaget anges även numren 6103V3, 6103KV och 6103V4. Mätarställningen för denna del är okänd, så det är lämpligt att även ta reda på hur körsträckan lagras och synkroniseras i fordonet innan delen ansluts.
Teknisk information
- Tillverkare: ej angivet
- Modell: Citroën C4 PICASSO; i beskrivningen anges även C4 PICASSO I GRAND PICASSO till 2013
- Deltyp: hastighetsmätare / instrumentpanel
- Skick: begagnad del
- Mätarställning: okänd
- Övriga nummer: 6103V3, 6103KV, 6103V4
Produktkoder
- Produktkoder: 9664365280-F-00, 6103V3, 6103KV, 6103V4
Jämför hela märkningen, inklusive ändelsen -F-00. Att enbart bilmodellen stämmer ersätter inte en jämförelse av artikelnumret, kontakterna och instrumentpanelens utförande.
Rekommendationer för montering
Följande anvisningar är generella för byte av instrumentpanel. Den exakta demonteringen, eventuell konfigurering och vägmätarens funktion beror på den specifika modellen och bilens utförande. Underlaget anger inga specifika monteringsanvisningar eller krav på kodning för denna del.
1) Före montering
- Jämför märkningen på den ursprungliga instrumentpanelen och ersättningspanelen, kåpans form, fästpunkterna, kontakterna och deras mekaniska låsning.
- Kontrollera den begagnade delens kåpa, display, kontakter och fästen. Leta efter sprickor, korrosion, spår av fukt eller skadade stift.
- Om den ursprungliga instrumentpanelen fortfarande fungerar, anteckna mätarställningen och fotografera visningen när tändningen är påslagen.
- Ta reda på reglerna för synkronisering av mätarställningen för bilens aktuella utförande innan du ansluter delen för första gången. På vissa fordon kan det generellt förekomma att det högre lagrade värdet förs över mellan instrumentpanelen och annan elektronik. Mätarställningen för delen som erbjuds är okänd; anslut den inte bara för att testa utan att först ta reda på hur detta fungerar.
2) Verktyg och material som behövs
- Vanliga handverktyg som passar de använda fästelementen.
- Verktyg i plast för att bända loss interiörpaneler samt skydd för de omgivande ytorna.
- Ficklampa och behållare för skruvar och clips som tas bort.
- Lämplig diagnosutrustning, om sådan behövs för kontroll eller konfigurering av instrumentpanelen.
- Serviceanvisningar för bilens specifika utförande.
3) Monteringsanvisningar steg för steg
- Kontrollera att ersättningspanelen stämmer överens med originaldelen och ta reda på kraven för konfigurering och synkronisering av mätarställningen i förväg.
- Parkera bilen på ett säkert sätt och stäng av tändningen och elektrisk utrustning. Anteckna tillgängliga uppgifter från den ursprungliga instrumentpanelen.
- Låt elektroniken gå ner i viloläge och koppla bort batteriet enligt fordonstillverkarens anvisningar.
- Skydda de omgivande interiörytorna och lossa försiktigt de paneler som behövs för att komma åt instrumentpanelen. Bänd inte loss delar med våld.
- Lossa den ursprungliga instrumentpanelens fästen och stöd upp den så att dess vikt inte belastar kablaget.
- Lossa kontakternas lås och dra i kontakthuset, inte i ledningarna. Anteckna kablagets dragning inför monteringen.
- Kontrollera kontakterna och kabelstammen. Åtgärda eventuell skada, fukt eller lösa kontakter innan ersättningsdelen monteras.
- Anslut ersättningspanelen och lås kontakterna ordentligt. Om en kontakt inte går att sätta i utan motstånd ska du kontrollera dess riktning och utförande igen.
- Placera instrumentpanelen utan att den spänns, dra kablaget så att det inte kan klämmas och fäst panelen enligt anvisningarna.
- Anslut batteriet och återställ elektroniken enligt serviceanvisningarna. Om konfigurering krävs ska lämplig diagnosutrustning användas.
- Kontrollera att instrumentpanelen fungerar. När kontrollen är godkänd monterar du tillbaka panelerna och ser till att de sitter ordentligt fast.
4) Kontroller efter montering och funktionskontroll
- Kontrollera att displayen är läsbar, att bakgrundsbelysningen fungerar och att uppgifter och kontrollampor som motsvarar bilens utrustning visas.
- Anteckna mätarställningen efter bytet och jämför den med värdet före demonteringen.
- Om instrumentpanelen förblir släckt eller visar ovanliga fel ska du först kontrollera anslutningen, strömförsörjningen och om konfigurering behövs.
- Gör en kort provkörning först när kontrollen på plats har genomförts utan problem. Kontrollera att hastighetsmätaren fungerar, att visningen är stabil och att panelen inte drabbas av avbrott eller vibrationer.
5) Vanliga monteringsfel och hur du undviker dem
- Anslutning utan att kontrollera hur mätarställningen hanteras: ta reda på reglerna för synkronisering innan den begagnade instrumentpanelen ansluts för första gången.
- Val enbart utifrån bilmodell: jämför även hela artikelnumret, kontakterna och utförandet.
- Hantering medan strömförsörjningen är ansluten: följ tillverkarens anvisningar för att försätta elektroniken i viloläge och koppla bort batteriet.
- Skador på kontakter eller paneler: lossa först alla spärrar och clips och använd inte överdriven kraft.
- Kablar som kläms eller en kontaktspärr som inte är ordentligt stängd: kontrollera kabelstammens dragning och att alla anslutningar är säkrade innan du sätter tillbaka kåporna.
- Förbisedd ursprunglig elektrisk störning: åtgärda fel i strömförsörjningen eller kablaget så att samma problem inte uppstår igen efter att instrumentpanelen har bytts.
Orsaker till att delen skadas
Följande felorsaker kan generellt förekomma för instrumentpaneler; de beskriver inte något konstaterat skick hos denna del:
- Åldrande elektronik och display, vilket kan orsaka avbrott i visningen eller bakgrundsbelysningen eller instabil funktion.
- Fukt och oxiderade kontakter, som försämrar de elektriska anslutningarna.
- Spänningsvariationer eller felaktig hantering av elsystemet, vilket kan skada elektroniska komponenter.
- Vibrationer och temperaturpåverkan, som kan bidra till fel i interna anslutningar.
- Ovarsam demontering, som kan leda till att fästen, kåpan eller kontakternas lås går sönder.
