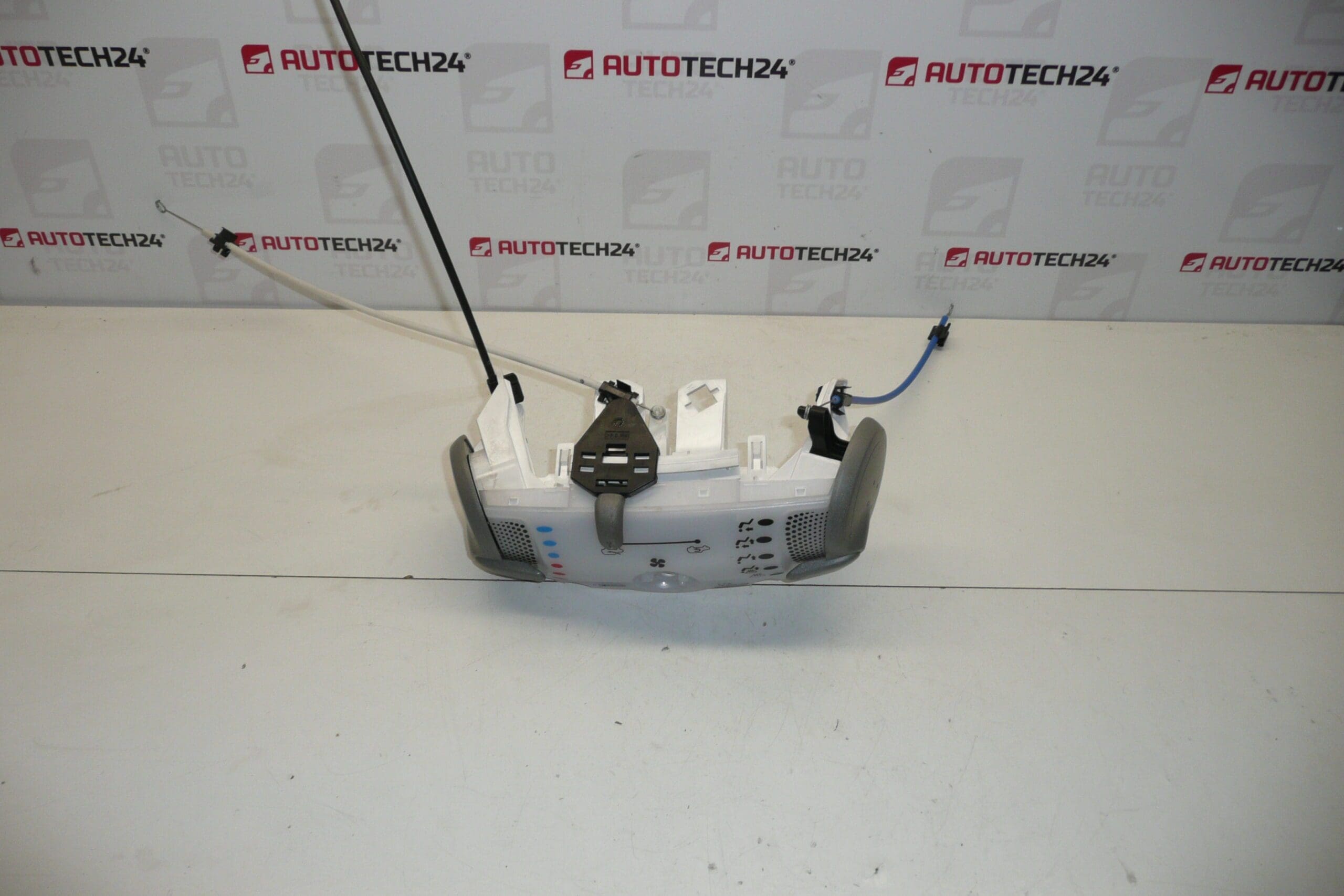

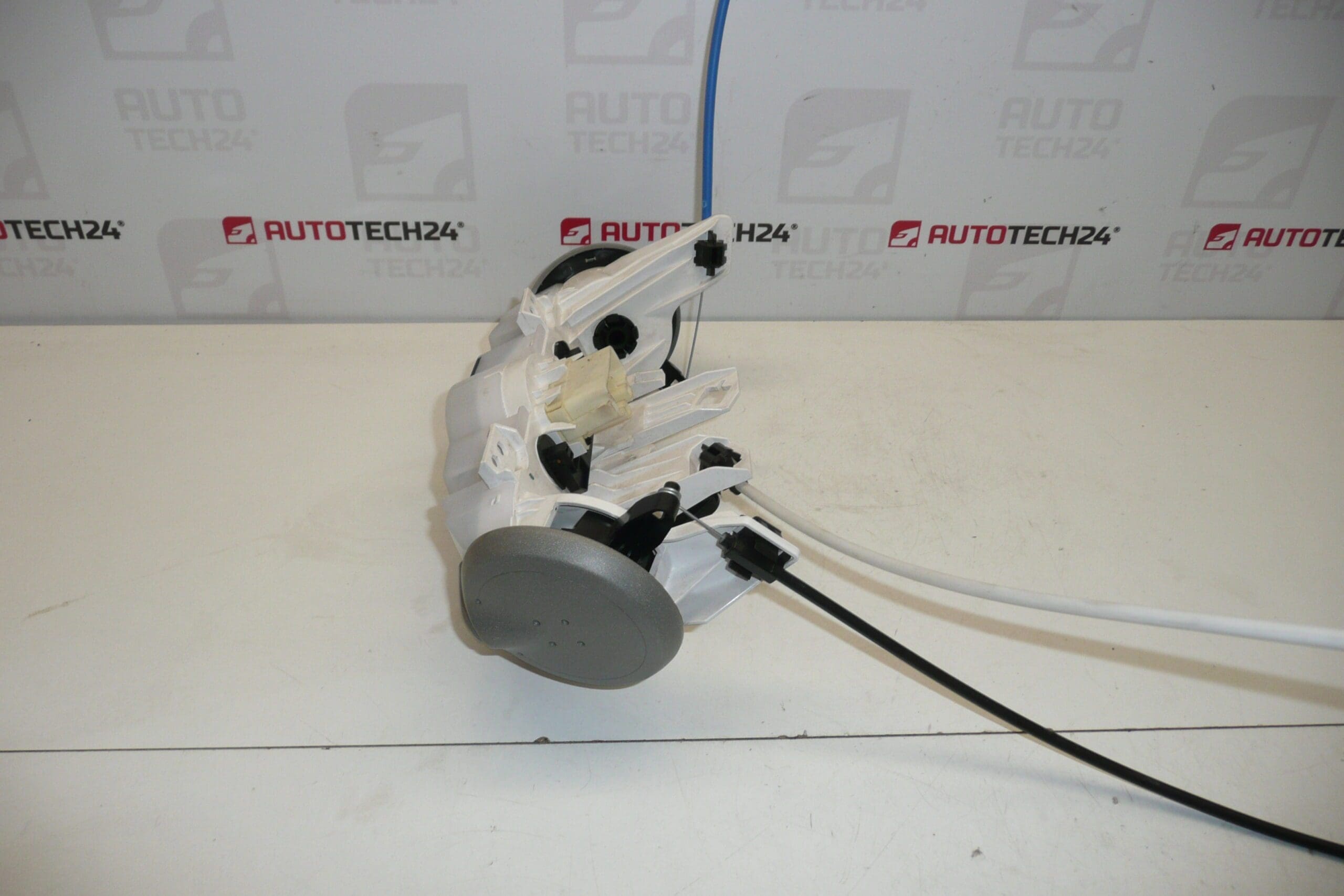

Luftkonditioneringskontroll med Citroën Peugeot 55900-040

Beskrivning

Värmekontroll och manuell luftkonditionering för CITROEN C1 och PEUGEOT 107 bilar fram till 2014
Med styrstavar

Delbeskrivning

Den begagnade Citroën C1 / Peugeot 107 värme- och manuell luftkonditioneringskontroll är avsedd för justering av värme och luftkonditionering i kupén. Det är ett lämpligt val vid byte av en skadad kontrollpanel, till exempel om dess reglage är mekaniskt slitna eller skadade. Beteckningen 55900-0H040 är särskilt viktig för att hitta delen.

Komponenterna är kontrollstavar som överför kontrollernas rörelse till respektive mekanism. Innan du byter ut, är det lämpligt att skilja mellan en defekt i själva panelen och en styv dragstång eller kopplingsmekanism – deras överdrivna motstånd kan skada även ersättningskontrollern.

Teknisk information

• Tillverkare: ej specificerad
• Modell: Citroën C1, Peugeot 107
• Tidsbestämning enligt dokumenten: till 2014
• Typ av del: värmekontroll och manuell luftkonditionering
• En del av leveransen enligt dokument: styrstav
• Skick: begagnad del
• Huvudbeteckning: 55900-0H040
• Andra nummer: 6452P6, 6451SG, 6451SJ, 6451SH

Produktkoder

Produktkoder: 55900-0H040, 6452P6, 6451SG, 6451SJ, 6451SH.

När du väljer, jämför beteckningen på originaldelen, panelens design, infästningen, anslutningen och änden av stängerna. De angivna siffrorna är från produktdokumentationen; de bekräftar inte i sig den ömsesidiga utbytbarheten av alla mönster.

Installationsrekommendationer

Generellt gäller följande procedur för den här typen av del. Den exakta metoden för att komma åt panelen, koppla bort dragstängerna och eventuell justering beror på bilens specifika modell och design. Följ tillverkarens serviceprocedur.

1) Före montering

• Jämför artikelnummer, drivrutinslayout, monteringspunkter och eventuella elektriska kontakter med den gamla delen.
• Kontrollera antalet, längden, dragningen och avslutningen av dragstängerna, inklusive fästet av deras kåpor.
• Inspektera plastfästena, spärrarna och kontrollerna. Leta efter sprickor, deformationer eller lösa delar.
• Kontrollera noggrant funktionen hos kontrollerna och dragstängerna. Tvinga inte motståndet och vrid inte kontrollerna förbi stopperna.
• Kontrollera den fria rörligheten för de efterföljande mekanismerna så att orsaken till den ursprungliga defekten inte skadar ersättningspanelen.

2) Nödvändiga verktyg och material

Vanligtvis räcker det med lämpliga skruvmejslar eller bits beroende på vilka anslutningar som används, plastdemonteringsspakar för fodret, en ficklampa och verktyg för att markera anslutningarna. Förbered också en behållare för fästelement och en telefon för att registrera den ursprungliga dragningen av dragstängerna. Anpassa det exakta urvalet av verktyg till bilens design.

3) Steg-för-steg monteringsprocedur

1. Säkra fordonet mot rörelse, stäng av tändningen och koppla ur batteriet enligt tillverkarens procedur innan du kopplar bort de elektriska anslutningarna.
2. Lössa försiktigt de nödvändiga skydden och trimma enligt serviceproceduren. Använd inte överdriven kraft på plastspärrarna.
3. Fotografera placeringen av originalpanelen, dragningen av stängerna, deras infästning och eventuella elektriska anslutningar.
4. Lossa panelen och dra ut den precis tillräckligt för att undvika att belasta dragstängerna eller kablarna.
5. Markera enskilda anslutningar. Koppla bort alla elektriska kontakter efter att säkringarna släppts, inte genom att dra i ledningarna.
6. Släpp klämmorna och dragstångsändarna i den ordning som föreskrivs av tillverkaren. Anteckna läget för kontrollerna och uppföljningsmekanismerna.
7. Ta bort originaldelen och jämför den igen med ersättningspanelen inklusive dragstängerna och fästpunkterna.
8. Förvara stavarna i motsvarande styrning utan skarpa böjar och nypor. Placera deras lock och ändar i rätt hållare; gör eventuella inställningar enligt serviceproceduren.
9. Anslut de elektriska kontakterna om de ingår i designen. Kontrollera deras säkrande och lediga kablar.
10. Innan den slutliga fixeringen, testa försiktigt den mekaniska funktionen av kontrollerna i deras hela intervall. Om det finns ovanligt motstånd, stoppa rörelsen och kontrollera styrningen och fastsättningen av stängerna.
11. Sätt fast panelen, sätt tillbaka kåporna och beklädnaden och anslut batteriet enligt tillverkarens instruktioner. Utför sedan en funktionskontroll.

• 4) Kontroller efter montering och funktionsverifiering

  • Verifiera att kontrollerna fungerar smidigt utan att störa sig och återvända.
  • Försök att ändra temperaturinställningar, luftfördelning och andra funktioner enligt panelens faktiska design.
  • Utvärdera funktionen hos uppvärmningen och luftkonditioneringen under de förhållanden som tillåter att de fungerar. Otillräcklig uppvärmning eller kylning kanske inte orsakas av styrenheten.
  • Kontrollera att panelen och klädseln sitter tätt. Gör en eventuell kort provkörning först efter fullständig montering och verifiering av grundläggande funktioner på plats.

  5) De vanligaste monteringsmisstagen och hur man undviker dem

  • Byta dragstänger: markera och dokumentera deras ursprungliga ledningar före demontering.
  • Otillräckligt säkrad dragstångsskydd: kontrollera att alla klämmor sitter på plats, annars kan det hända att styrenhetens rörelse inte överförs korrekt.
  • Kläm eller skarp böj i dragstången: följ den ursprungliga vägen och kontrollera den innan du sätter på skydden.
  • Feljustering av ställdonets och mekanismens lägen: följ tillverkarens justeringsprocedur för att tillåta ställdonet att nå sitt fulla arbetsområde.
  • Övervinna motstånd med våld: ta först bort orsaken till stelhet; Kraftig rotation kan skada plastdelarna och dragstängerna.

  Orsaker till att delen är skadad

  I fallet med värmekontroller och manuell luftkonditionering med dragstänger är de allmänna orsakerna till skador särskilt:

  • Blitage av kontrollmekanismer vid långvarig användning.
  • Åldrande av plast och deras påfrestningar på grund av temperaturförändringar i interiören.
  • Ökat motstånd hos länkar eller uppföljningsmekanismer som överbelastas kontroller och handtag.
  • Tvinga kontroll genom stopp eller när mekanismen har fastnat.
  • Osynslös demontering eller felaktig montering, till exempel trasiga clips eller felaktig dragning av dragstängerna.
  • Inträngning av smuts eller vätskor som kan försämra den mekaniska driften och skada eventuella elektriska kontakter.
