Beskrivning
Styrning av värme, luftkonditionering och bilradio och navigation CITROEN C4 B7
Testad – funktionell
Delbeskrivning

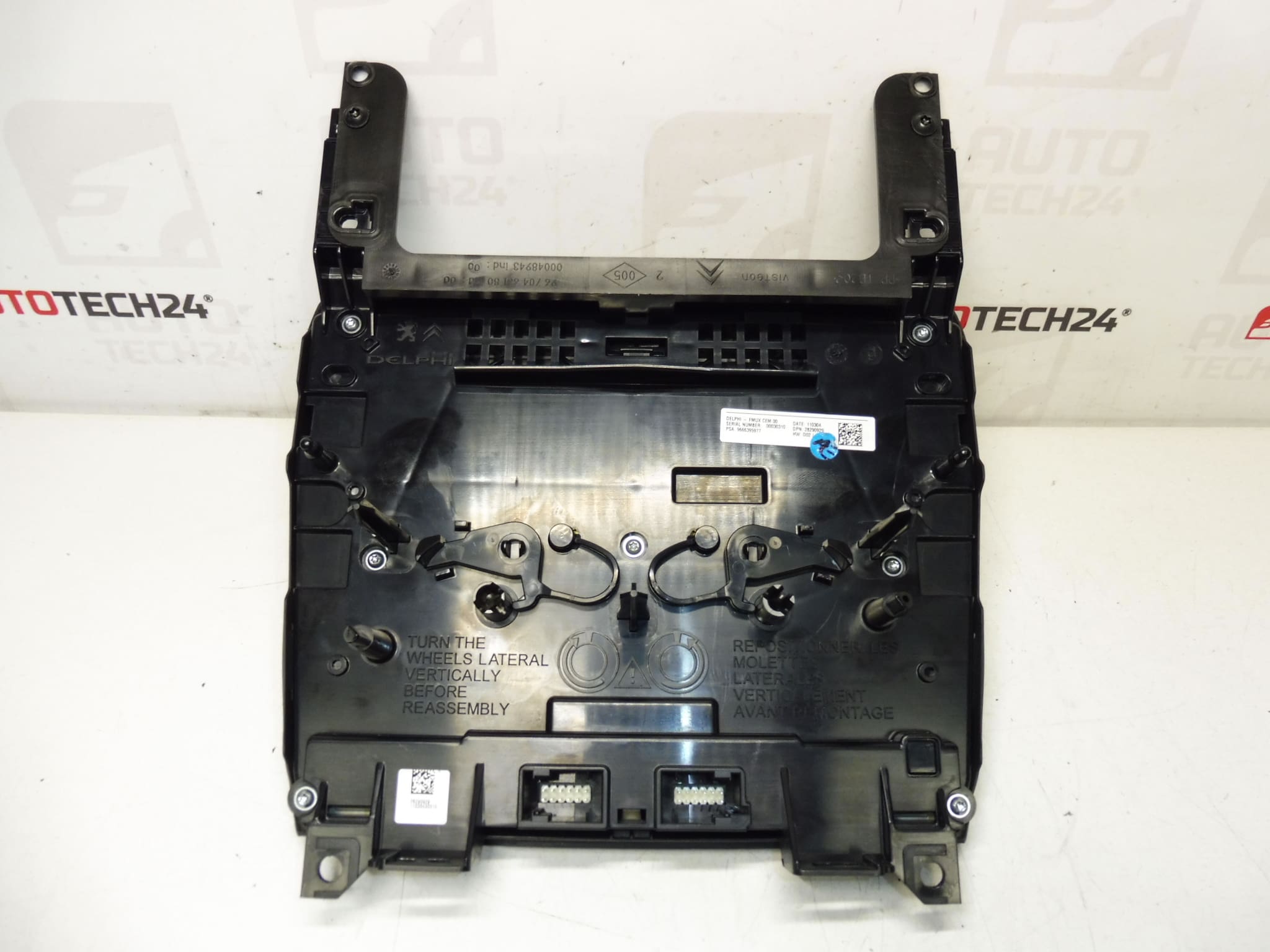

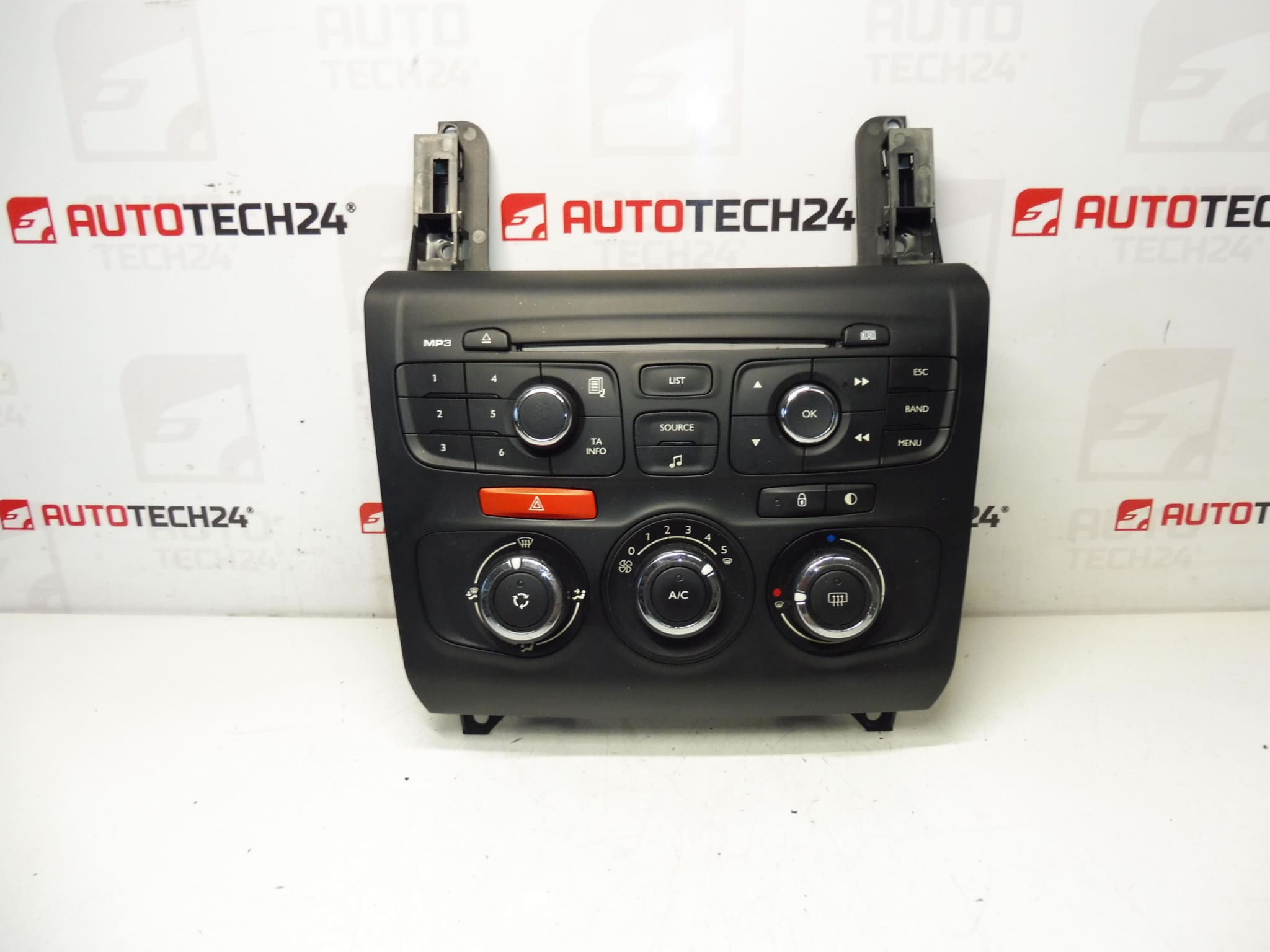

Den multifunktionella panelen (kontrollenheten) för Citroën C4 II (C4 B7) används för bekväm kontroll av funktioner i kabinen – typiskt värme, luftkonditionering och även bilradio/navigering. Det är en originaldel från Stellantis-gruppen (Citroën/Peugeot), lämplig som ersättning för icke-funktionella knappar, kontrollfel eller efter mekanisk skada på panelen.
Delen är testad och fullt fungerande, vilket är väsentligt för en snabb och problemfri reparation med elektriska styrenheter.
Teknisk information
- Tillverkare: Stellantis (Citroën / Peugeot)
- Modell: Citroën C4 B7 (C4 II)
- Andra nummer: 98040763ZD, 6155HR
Produktkoder
- Produktkoder: 9666395977, 98040763ZD, 6155HR
Installationsrekommendationer
Generellt/typiskt för denna typ av del är en invändig kontrollpanel med elektriska kontakter. Den exakta proceduren kan variera beroende på bilens specifika utrustning och design.
1) Före montering
- Jämför med gamla produktnummer (särskilt 9666395977 och andra nummer som anges).
- Kontrollera kontaktdonens skick (böjda stift, spel, tecken på korrosion) och oskadad kropp/frontpanel (sprickor, trasiga handtag).
- Om det ursprungliga problemet var återkommande (t.ex. när knapparna inte svarar), överväg att kontrollera kablarna och kontakterna – problemet kanske inte bara finns i panelen.
2) Nödvändiga verktyg och material
- Set med bitar/skruvmejslar (normalt Torx – beroende på design)
- Kofot av plast för demontering av invändig plast
- Rengöringsmedel för elektriska kontakter (tillval)
- Mjuk trasa för att skydda omgivande delar
3) Steg-för-steg monteringsprocedur
- Stäng av tändningen och koppla ur batteriet av säkerhetsskäl.
- Skydda den omgivande plasten och formdekoren (med en trasa) för att förhindra repor.
- Använd en plastbänd och lossa försiktigt täckramen/panelen i panelområdet (beroende på design).
- Få åtkomst till panelfästena och ta bort panelen (skruvar/spärrar enligt design).
- Dra försiktigt ut panelen så att kontakterna kan hanteras säkert.
- Koppla bort de elektriska kontakterna (koppla ur kontaktens säkringar först; dra inte i kablarna).
- Kontrollera kontakternas renhet och skick; rengör dem försiktigt om det behövs.
- Anslut kontakterna till den nya (begagnade) panelen – de måste klicka och vara fria från spel.
- Placera panelen i sitt ursprungliga läge och fäst den (skruvar/spärrar) utan att korsa eller belasta plasten.
- Sätt tillbaka ramen/beklädnaden och kontrollera att allt passar.
- Anslut batteriet.
- Slå på tändningen och utför en funktionskontroll (knapp/kontrollsvar).
-
4) Kontroller efter montering och provkörning/funktionsverifiering
- Verifiera att panelen kontrollerar värme/luftkonditionering och relaterade funktioner på rätt sätt.
- Verifiera radio-/navigeringskontrollen (om den finns i bilen och ansluten till panelen).
- Kontrollera att bakgrundsbelysningen och knapparna svarar konsekvent och utan avbrott.
5) De vanligaste monteringsmisstagen + hur man undviker dem
- Ej klickad kontakt → vissa funktioner fungerar inte efter montering; kontrollera alltid kontaktens låsning.
- Skada på stiften under införande → sätt i kontakterna i en axel, utan kraft.
- Sprickade handtag/ram → använd en bänd av plast och arbeta dig runt omkretsen.
- Förvirring av orsaken till felet (panel kontra kablage) → vid upprepade avbrott, kontrollera även kontakterna och kabelnätet.
Orsaker till att delen är skadad
- Nötning av knappar och kontakter på grund av frekvent användning (försämrad respons, överhoppning).
- Vattna eller ökad luftfuktighet i interiören vilket leder till kontaktkorrosion.
- Mekanisk skada på panelen (sprickor, trasiga handtag) vid oprofessionell demontering av ombordplast.
- Spänningsfluktuationer eller dåliga kontakter i kontakter/kablar som kan orsaka kontrollfel.
