Beskrivning

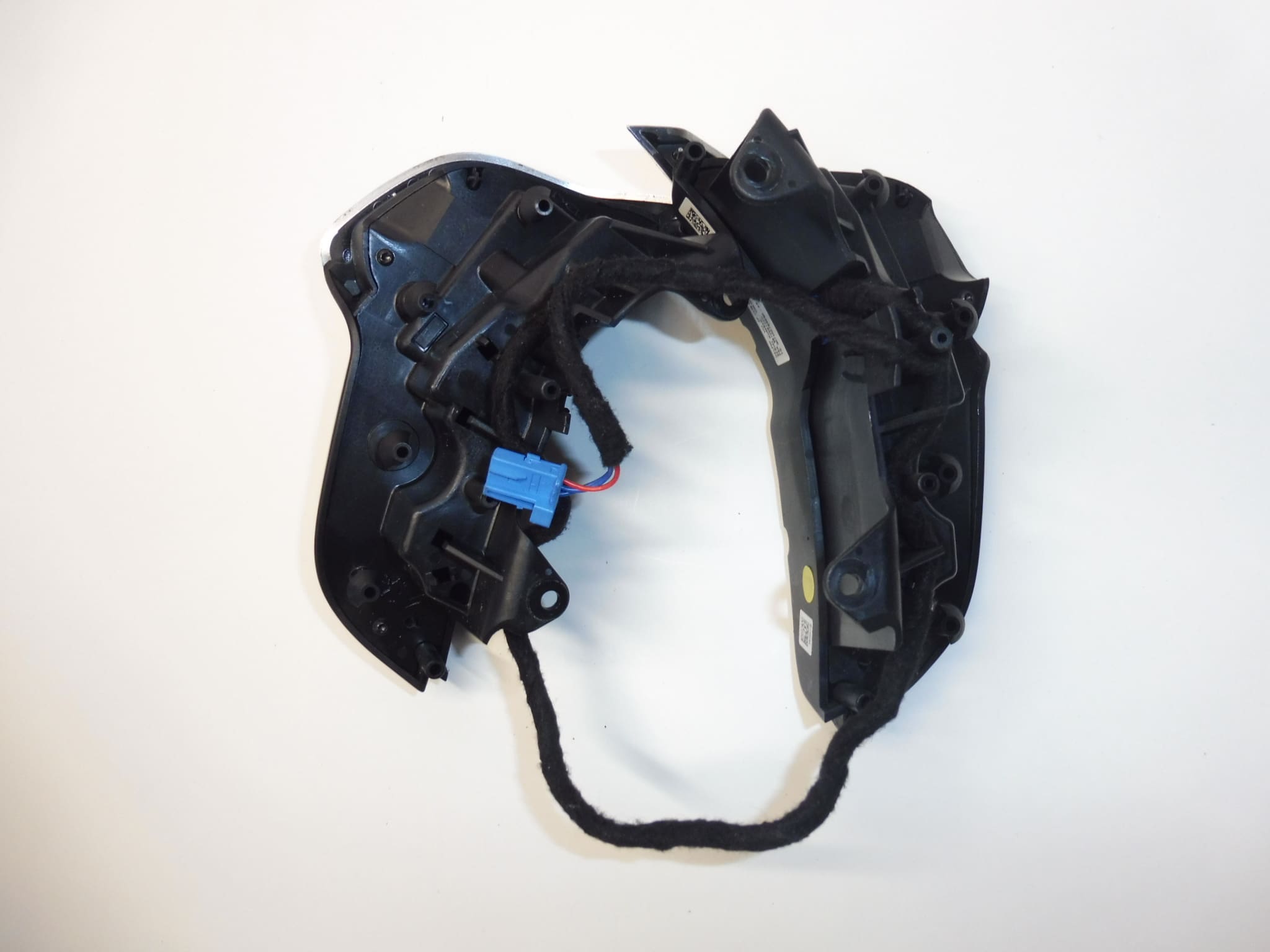

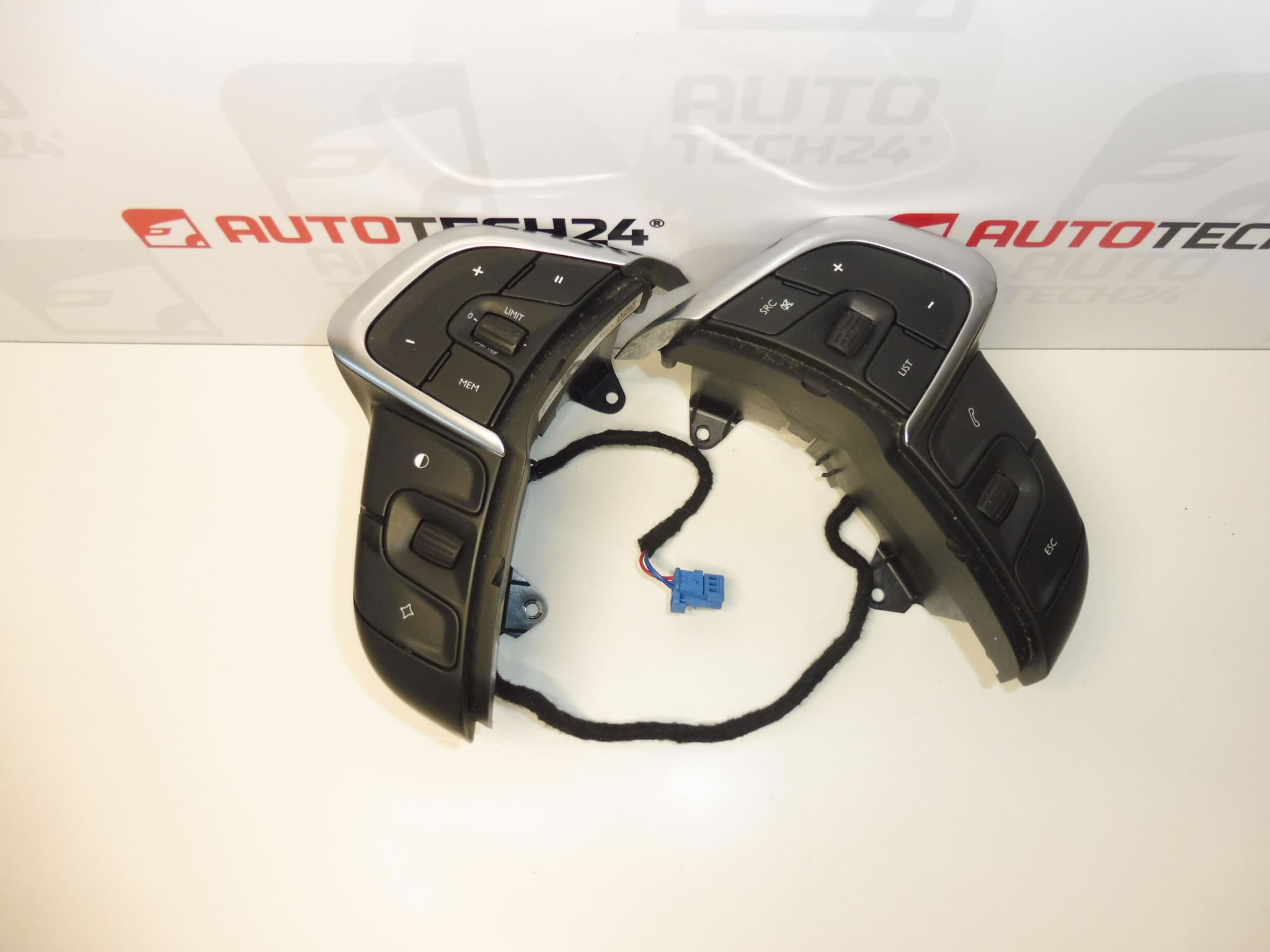

Integrerad rattomkopplarmodul för Citreon C4 II och DS4 bilar
HZD färg – SVART MISTRAL
Delbeskrivning
De använda Citroen C4 II och DS4 rattkontrollerna är en integrerad switchmodul designad för att ersätta en skadad eller icke-fungerande kontroll. Tillåter manövrering av funktioner som är tilldelade rattbrytare; deras specifika räckvidd beror på bilens design och utrustning.
Delen är listad under numren 96720514ZD och 98094655ZD och i färgversionen HZD – BLACK MISTRAL. När du väljer, jämför markeringarna för originalmodulen, platsen och symbolerna för strömbrytare, kontakter och fästelement. Den använda modulen är ett praktiskt alternativ för reparation om felet ligger just i rattstyrningen.
Teknisk information
- Tillverkare: inte specificerad; dokumenten anger namnet Stellantis CITROEN PEUGEOT.
- Modell: Citroen C4 II, DS4.
- Deltyp: integrerad rattomkopplarmodul.
- Design: begagnad bildelar.
- Färg: HZD – SVART MISTRAL.
- Kategori: interiör, rattar.
- Andra nummer: ej specificerat.
Produktkoder
- Produktkoder: 96720514ZD, 98094655ZD.
- Modeller enligt etiketter: Citroen C4 II, DS4.
Produktnummer gör det enkelt att hitta delen. Dokumenten listar båda koderna, men beskriver inte deras utbytbarhet för individuella bilkonstruktioner.
Installationsrekommendationer
I allmänhet gäller följande procedur för denna typ av del. Den exakta metoden för att komma åt modulen, låsa upp kontakterna och fixera den beror på den specifika modellen och designen av ratten. Arbetet kan störa närheten till krockkudden; om avlägsnandet kräver en serviceprocedur, anförtro denna operation till en lämpligt kvalificerad person.
1) Före montering
- Verifiera att switchmodulen orsakar problemet, inte kablaget, kontakten eller annan del av kontrollsystemet.
- Jämför produktbeteckning, modulform, symboler och knappplacering, kontakter och fästen med originaldelen.
- Inspektera den använda delen: kontrollera om det finns sprickor, skador på spärrarna, kontakternas skick och eventuella tecken på fukt.
- Testa försiktigt omkopplarnas mekaniska funktion. De ska inte fastna eller kräva kraftig komprimering.
- Förbered en serviceprocedur för en specifik bil, särskilt reglerna för att koppla bort batteriet och säkert arbeta runt krockkudden.
2) Nödvändiga verktyg och material
- Handverktyg och skruvfästen som motsvarar de skarvar som används.
- Demonteringsverktyg i plast för skonsam lossning av höljen.
- Ficklampa, ren trasa och behållare för kasserade fästelement.
- Om nödvändigt, medel lämpliga för elektriska kontakter och diagnostisk utrustning för det givna fordonet.
3) Steg-för-steg monteringsprocedur
- Stanna fordonet säkert, säkra mot rörelse och stäng av tändningen.
- Följ tillverkarens procedur för att ställa elektroniken i ro, koppla bort batteriet och den föreskrivna väntetiden innan du arbetar runt krockkudden.
- Få åtkomst till modulen enligt serviceproceduren. Tvinga inte loss skydden; först ta reda på hur du säkrar dem.
- Om åtkomst kräver manipulering av krockkuddesystemet, fortsätt endast med nödvändiga kvalifikationer och enligt tillverkarens instruktioner. Utför inte improviserade elektriska mätningar på krockkuddekontakterna.
- Innan du kopplar bort, notera ledningsdraget och kontakternas placering, till exempel ett foto.
- Lossa originalmodulen, lås upp lämpliga kontakter och koppla loss dem med kroppen, inte genom att dra i ledningarna.
- Ta bort originalmodulen och kontrollera tillgängliga kablar, kontakter och sittytor. Ta först bort upptäckta skador.
- Jämför båda modulerna igen. Om kontakterna, fästena eller arrangemanget av kontrollerna är olika, justera inte enheten med kraft eller modifiering av kablarna.
- Anslut motsvarande kontakter, kontrollera deras säkerhet och sätt tillbaka ersättningsmodulen utan spänning. Dra kablaget så att det inte kläms.
- Sätt fast modulen på föreskrivet sätt och returnera de demonterade delarna enligt serviceproceduren. Överbelasta inte plasthandtagen.
- Efter fullständig montering, anslut batteriet enligt tillverkarens instruktioner och utför en funktionskontroll.
-
4) Kontroller efter montering och provkörning/funktionsverifiering
- Testa först de enskilda omkopplarna och motsvarande reaktioner hos de kontrollerade funktionerna på ett stillastående fordon.
- Kontrollera att knapparna rör sig fritt, att locken sitter ordentligt och att ingen del är lös.
- Verifiera att det inte finns något ovanligt varningsmeddelande efter kollisionen, särskilt relaterat till krockkudden. Diagnostisera det möjliga felet först.
- Gör en kort provkörning först efter en lyckad inspektion på plats. Verifiera funktioner som endast är tillgängliga när du kör säkert, utan att distrahera från körningen.
5) De vanligaste monteringsmisstagen och hur man undviker dem
- Välj endast baserat på utseende: jämför även markeringar, kontakter, montering och design av brytare.
- Krossar spärrarna: innan du bänder, ta reda på riktningen och metoden för att låsa upp dem.
- Kablar utdragna eller kontakten har inte klickat: håll kontakterna i kroppen och kontrollera deras säkerhet efter anslutning.
- Klämning av kablar: behåll den ursprungliga kablaget och inspektera innan du täcker.
- Byte utan att hitta orsaken till defekten: skadade ledningar eller kontakter kan orsaka samma symptom som en defekt modul.
- Underlåtenhet att följa säkerhetsproceduren: när du arbetar runt krockkudden, improvisera inte och respektera tillverkarens instruktioner.
Orsaker till att delen är skadad
Rattbrytarmoduler kan i allmänhet uppleva följande orsaker till skador. Det är inte en beskrivning av det konstaterade skicket för den erbjudna varan.
- Slitage efter användning: upprepad pressning kan gradvis försämra den mekaniska driften och tillförlitligheten hos kontakterna.
- Smuts och fukt: damm, fett eller rinnande rengöringsmedel kan leda till att knappar fastnar eller störningar i elektriska kontakter.
- Ohård hantering: Överdrivet tryck eller slag kan skada kontrollerna, huset eller fästelementen.
- Ovarsam demontering: Kraftfullt bända och dra i ledningar kan skada spärrhakar, kontakter eller kablar.
- Åldrande av material: långvarig termisk stress kan bidra till att plastdelarna är spröda.
