Beskrivning

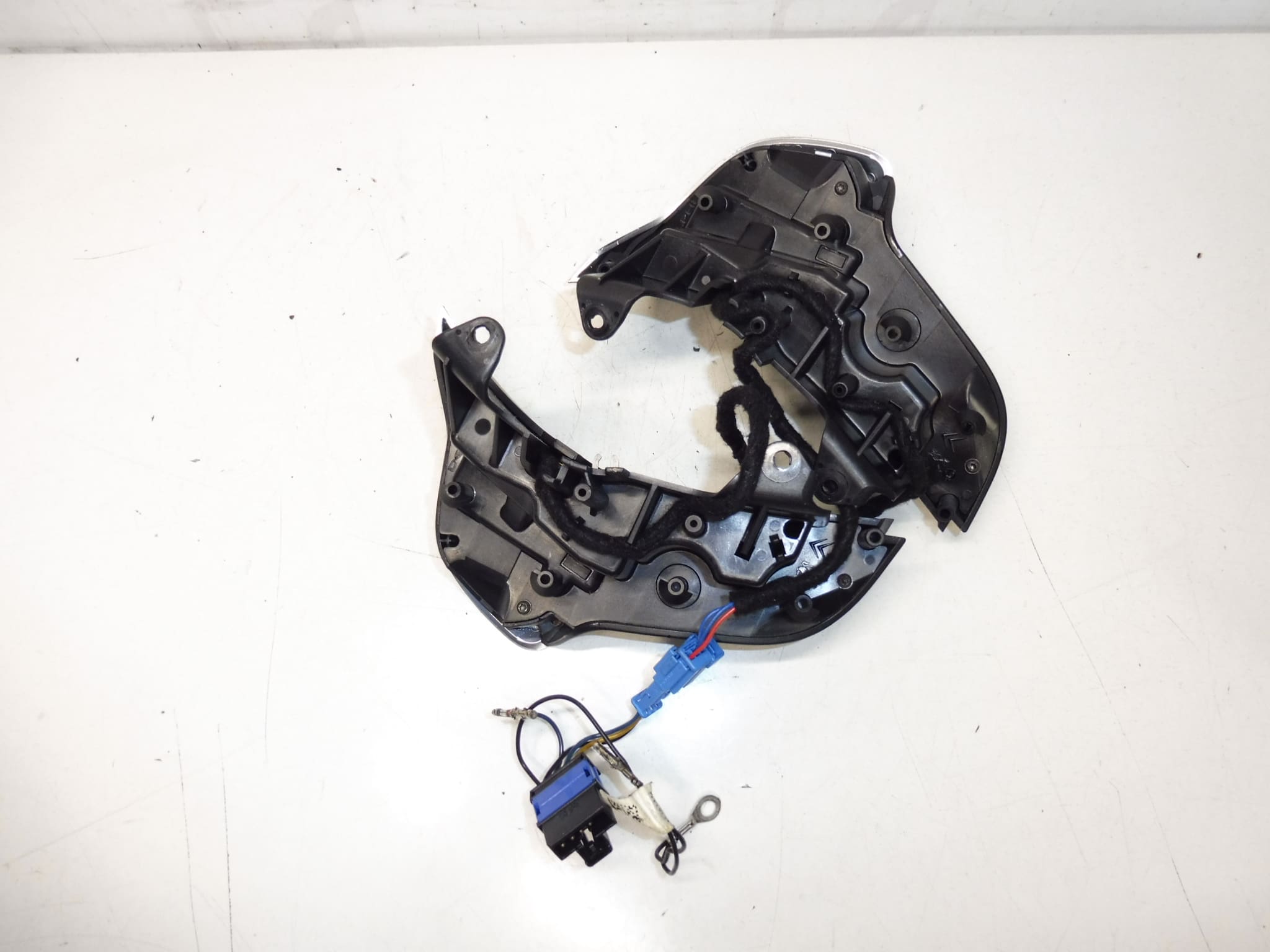

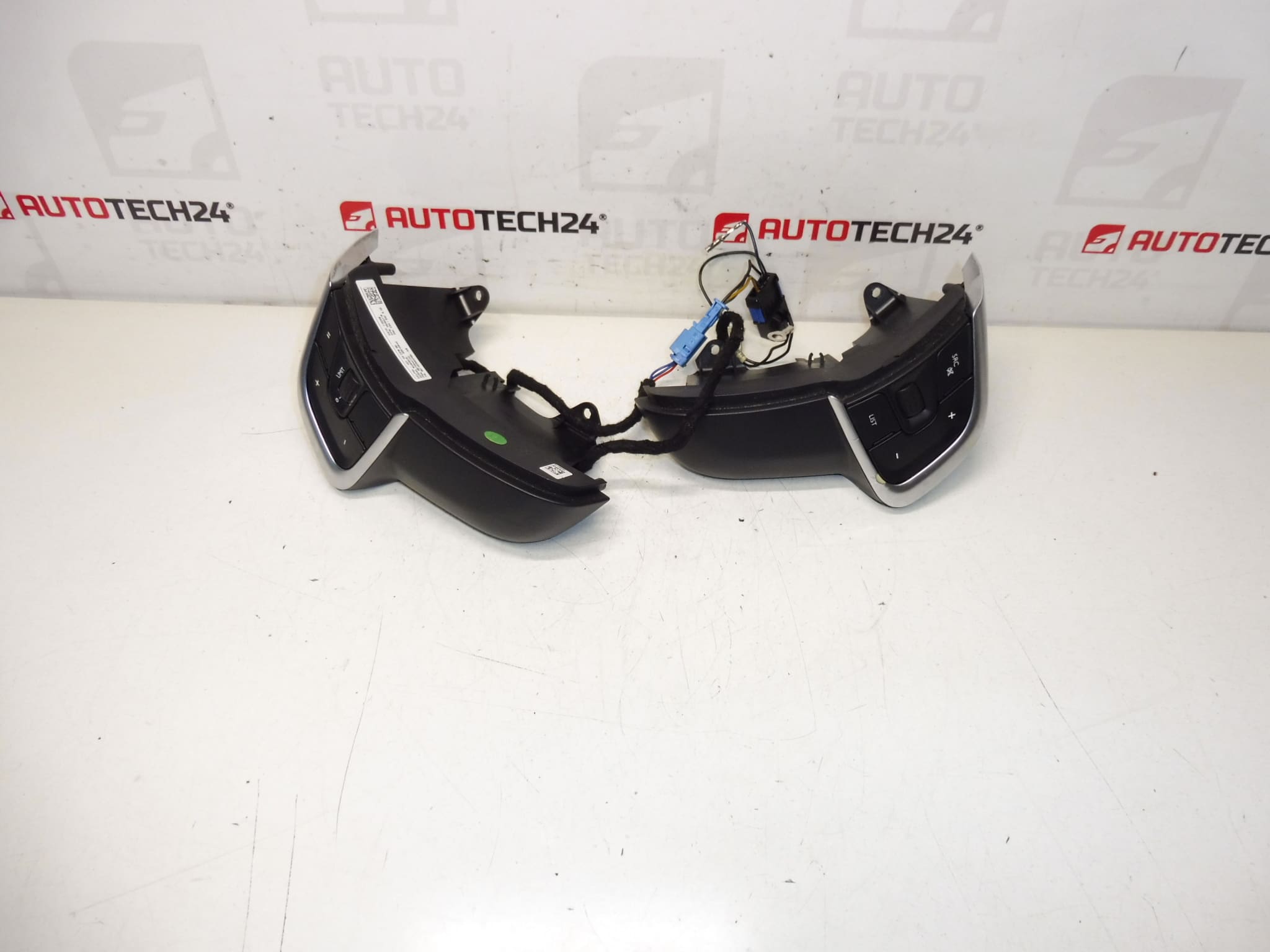

Integrerad kopplingsmodul på VMF-ratten för Citrony C4 II-bilar
!!! Fullt fungerande, skadad högerkrom bilfoto, kan enkelt bytas ut!!!
Delbeskrivning
Dessa är rattkontroller (integrerad VMF-växlingsmodul) utformade för Citroën/Peugeot-bilar. Tack vare denna modul kan du enkelt styra funktionerna direkt på ratten. Den erbjudna delen är fullt funktionell, bara den har skadad högerkrom (se bild) – enligt beskrivningen är det ett kosmetiskt fel som enkelt kan lösas genom att byta ut kromdelen.
En lämplig lösning om du letar efter det exakta artikelnumret (typiskt enligt etiketten) och snabbt vill återställa kontrollen på ratten utan onödiga kompromisser.
Teknisk information
- Tillverkare: Stellantis (Citroën / Peugeot)
- Modell: Citroën C4 II (andra modeller inte listade)
- Andra nummer: 96759249XT, 98000200ZD, 6243C4
Produktkoder
- Produktkoder: 96720447ZD, 98094695ZD, 96759249XT, 98000200ZD, 6243C4
Installationsrekommendationer
Generellt/vanligtvis för rattkontroller, kan den exakta proceduren variera beroende på den specifika bilens design och utrustning. Nedan finns en säker, praktisk procedur för denna typ av del.
1) Före montering (kontroller av använd del)
- Jämför artikelnumren på etiketten/reflexen med den gamla delen (särskilt: 96720447ZD, 98094695ZD och de ”andra numren” som anges).
- Kontrollera visuellt kontakterna, spärrarna, styrelementen och tillståndet för ledningarna i det omgivande området (det får inte finnas några dragna stift eller spruckna fästelement).
- Verifiera det deklarerade skicket: modulen är funktionell, men höger krom är skadad – fundera på om du inte har något emot kosmetikan, eller förbered en ersättning.
2) Nödvändiga verktyg och material (i allmänhet)
- Skruvmejsel/bitset (vanliga interiörtyper)
- Plastbygel för borttagning av panel (för att minimera plastskador)
- Kontakta rengöringsmedel (efter behov) och en ren trasa
- Skyddshandskar
3) Steg-för-steg monteringsprocedur
- Stäng av tändningen, ta ur nyckeln/ställ bilen i viloläge.
- Koppla bort batteriet (detta är ett standard säkerhetssteg vid arbete på ratten).
- Sörj för åtkomst till kontrollerna på ratten enligt design (borttagning av kåpor/trimningsdelar – använd en kofot av plast).
- Släpp försiktigt den ursprungliga styrenheten/modulfästet (böja inte plastspärrarna).
- Koppla bort de elektriska kontakterna – dra i kontaktens kropp, inte i kablarna.
- Jämför den gamla och nya delen sida vid sida: form, kontakter, montering och siffror.
- Sätt i kontakterna i den nya delen och kontrollera passformen/låsningen.
- Placera modulen i dess ursprungliga position och säkra den (snäppar/skruvar enligt design).
- Sätt tillbaka de borttagna kåporna/klädseln, kläm inte ihop något och låt alla spärrar sitta ordentligt.
- Anslut batteriet igen.
- Slå på tändningen och kontrollera de grundläggande funktionerna för kontrollerna på ratten.
-
4) Kontroller efter montering och provkörning/funktionsverifiering
- Verifiera att knapparna reagerar konsekvent och att ingenting skaver sig mekaniskt.
- Kontrollera att de inre delarna är korrekt inriktade och att det inte finns något löst.
- Under en kort provkörning, verifiera de funktioner som styrenheten normalt använder (beroende på bilens utrustning) och om några ovanliga meddelanden visas.
5) De vanligaste monteringsmisstagen + hur man undviker dem
- Batteriet inte bortkopplat → koppla alltid bort, minskar risken för elektriska skador och problem i rattområdet.
- Omkopplade/felaktigt klickade kontakter → kontakter måste passa och låsa, annars uppstår strömavbrott.
- Trasiga trimspärrar → använd en plastbänd och dra inte med kraft åt fel håll.
- Delkod matchar inte → jämför alltid produktnummer; för den här typen av arbete söks det ofta av dem.
Orsaker till att delen är skadad
- Mekaniskt slitage av knappar och deras frekventa användning (klämning, förlust av ”klick”).
- Skada på finishen (t.ex. kromdelar) från normal användning, ringar, slarvig rengöring eller interiörkosmetik.
- Inträngning av smuts i knappar och leder, vilket försämrar driften med tiden.
- Felaktig demontering – sprickor i handtagen, skador på kontakter eller kablar vid vårdslös demontering.
