Beskrivning

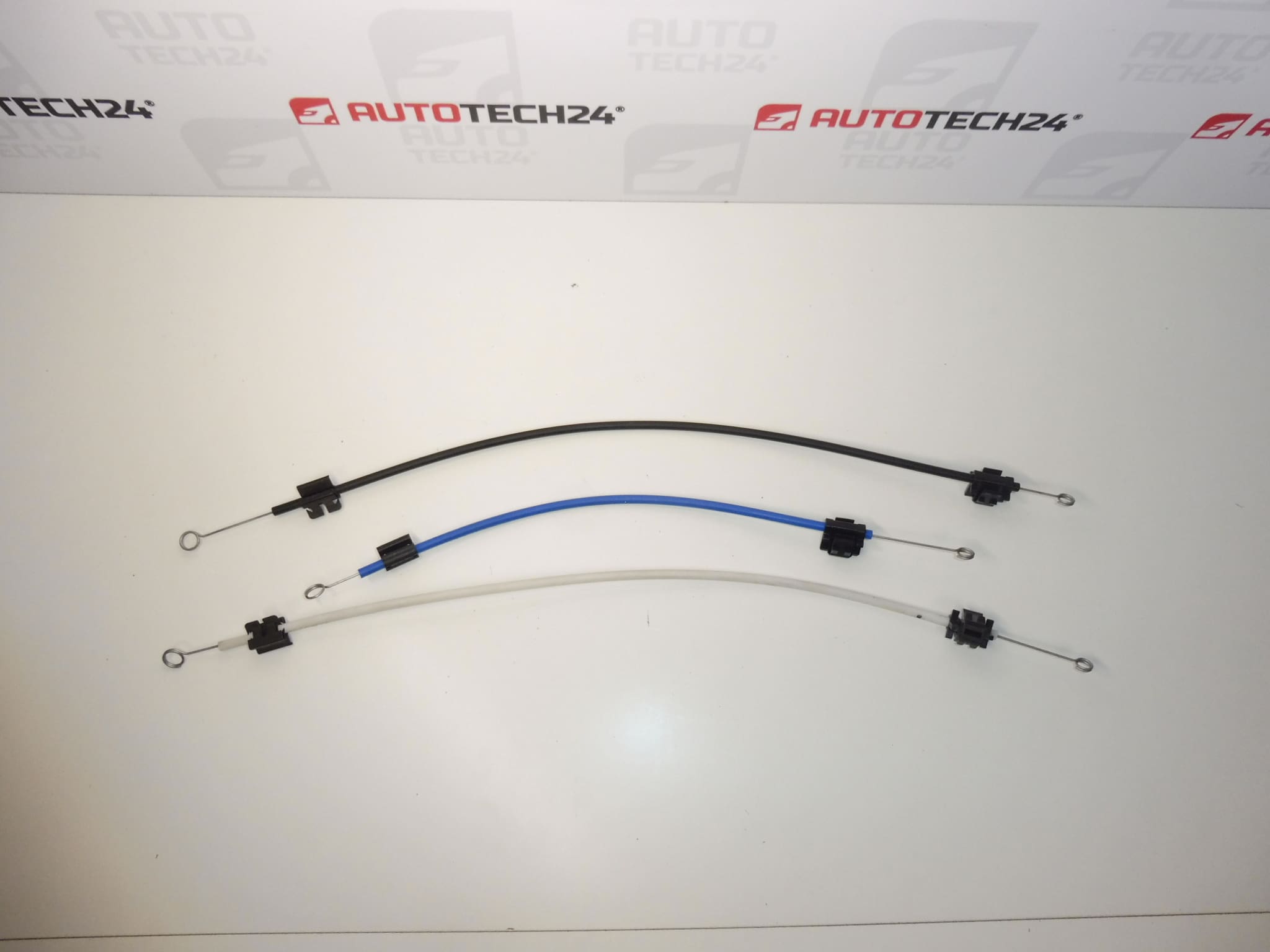

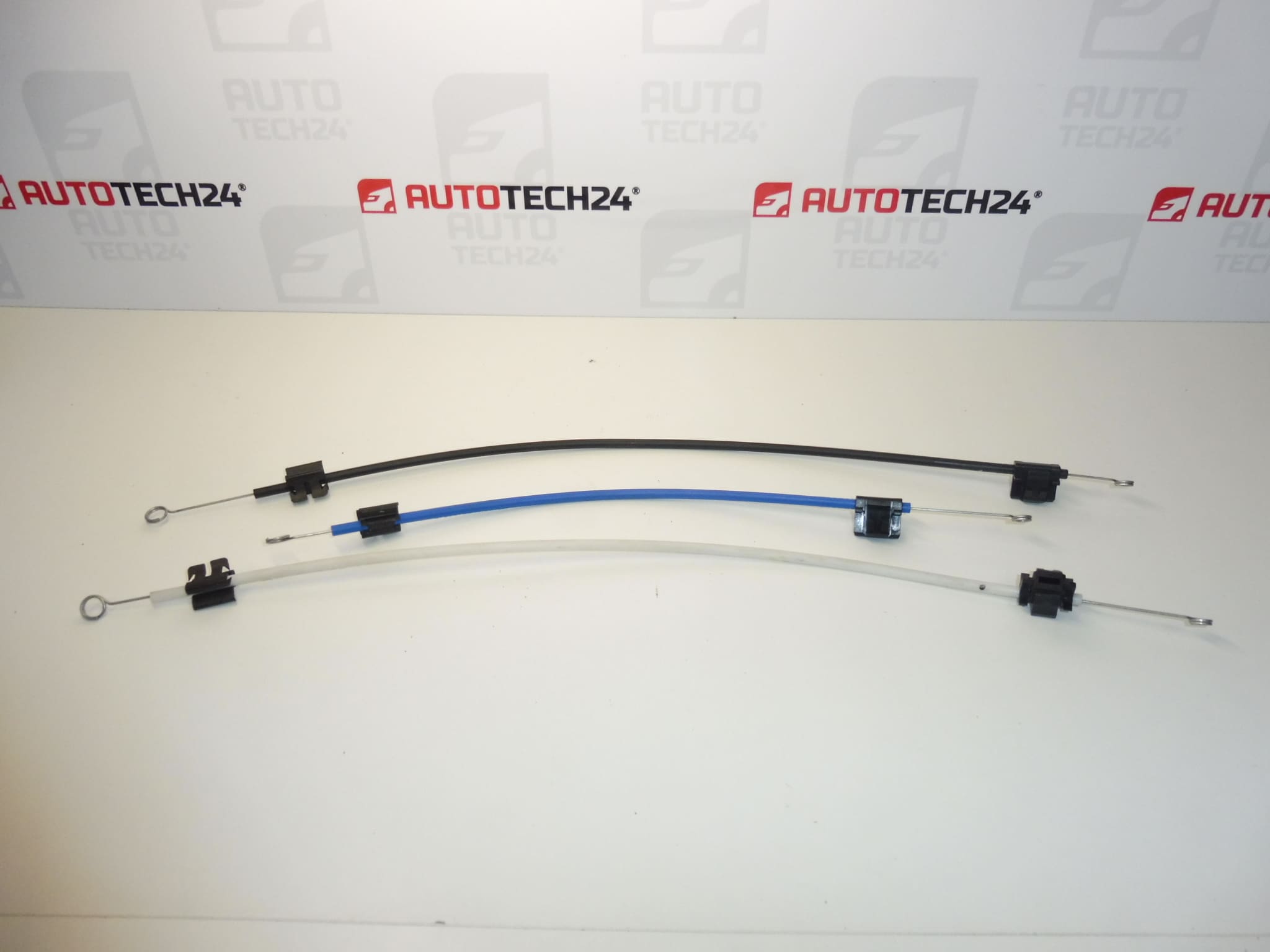

Reglagevajerset för värme och manuell luftkonditionering för CITROEN C1 PEUGEOT 107 till och med 2014
Beskrivning av delen
Begagnat reglagevajerset för värme och manuell luftkonditionering för Citroën C1 och Peugeot 107 överför mekaniskt rörelsen från reglagen till värme- och ventilationsmekanismerna. Det är ett lämpligt val vid reparation av reglage som inte reagerar korrekt, har för stort spel eller kärvar på grund av en skadad vajer eller dess infästning.
Kontrollera särskilt produktnumren 6451SG, 6451SJ och 6451SH samt utförandet på de ursprungliga vajrarna vid val av del. Enligt underlaget är delen avsedd för bilar till och med 2014 med manuell luftkonditionering; förväxla den inte automatiskt med delar för andra typer av reglage.
Teknisk information
- Tillverkare: ej angivet; i underlaget anges beteckningen Stellantis / CITROEN / PEUGEOT.
- Modell: Citroën C1, Peugeot 107.
- Deltyp: reglagevajerset för värme och manuell luftkonditionering.
- Tidsangivelse: till och med 2014 enligt underlaget.
- Skick: begagnad del.
- Övriga nummer: ej angivet.
Produktkoder
- Produktkoder: 6451SG, 6451SJ, 6451SH.
- Modeller: Citroën C1, Peugeot 107.
Monteringsrekommendation
Följande gäller generellt för den här typen av mekaniska reglagevajrar. Exakt åtkomst till reglagen, hur fästena lossas och eventuell justering beror på bilens specifika modell och utförande. Följ tillverkarens serviceanvisningar.
1) Före montering
- Jämför delnumren, vajrarnas längd och form samt ändstyckenas och fästenas utförande med de demonterade delarna.
- Kontrollera att vajrarna inte är deformerade, att ändstyckena inte är spruckna och att eventuella höljen eller Bowdenkablar inte är skadade.
- Kontrollera att de rör sig smidigt utan att du behöver använda kraft. Kontrollera även separat att den manövrerade mekanismen rör sig fritt, så att det nya montaget inte skadas av det ursprungliga felet.
- Fotografera vajrarnas dragning, anslutningar och fästenas placering före demontering.
2) Verktyg och material som behövs
- Vanliga handverktyg som passar de aktuella förbanden.
- Verktyg av plast för skonsam demontering av paneler samt lämplig tång för arbete med clips.
- Ficklampa, rengöringsduk och material för att märka de olika vajrarna.
3) Monteringsanvisning steg för steg
- Parkera bilen på ett säkert sätt, säkra den mot rullning och stäng av tändningen.
- Om åtkomsten kräver att elektriska kontakter kopplas bort ska batteriet kopplas från enligt bilens tillverkares anvisningar.
- Frilägg reglagen och vajrarnas fästen enligt serviceanvisningarna. Lossa panelerna varsamt utan att bända med kraft.
- Notera reglagens och de manövrerade mekanismernas positioner. Märk upp de olika vajrarna så att de inte förväxlas.
- Lossa försiktigt låsclipsen och ändstyckena på de ursprungliga vajrarna. Dra inte i vajern förrän dess fäste har lossats helt.
- Ta ut de ursprungliga vajrarna ur sina styrningar och jämför dem med ersättningssatsen. Kontrollera även skicket på fästena vid reglagen och de manövrerade mekanismerna.
- Kontrollera att mekanismerna rör sig fritt utan att använda våld. Om någon kärvar ska orsaken till motståndet åtgärdas först.
- Dra ersättningsvajrarna på samma sätt som de ursprungliga, utan skarpa böjar, vridning eller sträckning. Om de har Bowdenhöljen ska dessa placeras korrekt i hållarna.
- Anslut ändstyckena och säkra alla clips. Om konstruktionen medger justering ska den utföras enligt serviceanvisningarna för det aktuella utförandet.
- Prova reglagen långsamt genom hela rörelseområdet innan du sätter tillbaka panelerna. Kontrollera att vajrarna inte hoppar ur, skaver eller hindrar reglagen från att nå respektive läge utan överdrivet motstånd.
- Montera tillbaka de demonterade delarna, återanslut vid behov de elektriska anslutningarna enligt tillverkarens anvisningar och kontrollera slutligen att allt fungerar.
4) Kontroller efter montering och funktionskontroll
Prova de olika lägena på de aktuella reglagen när bilen står stilla och kontrollera att värme och ventilation reagerar som de ska. Kontrollera att reglagen rör sig smidigt, att fästena sitter stadigt och att inga ovanliga ljud hörs. Bedöm effekten av temperaturändringen först under lämpliga driftförhållanden. Provkör först när kupén är helt återmonterad; reglagen får inte distrahera föraren.
5) Vanliga monteringsfel och hur de kan undvikas
- Förväxling av vajrar: märk upp deras funktion och dragning före demontering.
- Ändstycke eller hölje som inte är ordentligt säkrat: kontrollera alla fästen medan du rör reglaget innan du sätter tillbaka panelerna.
- Skarp böj eller klämning vid montering av paneler: följ den ursprungliga dragningen och kontrollera funktionen igen efter återmonteringen.
- Att med våld försöka övervinna motstånd: avbryt provningen om något kärvar och kontrollera vajerns dragning och den manövrerade mekanismen.
- Fel utgångsläge: respektera reglagets och mekanismens inbördes läge enligt serviceanvisningarna vid anslutningen.
Orsaker till att delen skadas
För den här typen av reglagevajrar beror skador i allmänhet på mekanisk belastning och ökat motstånd i de manövrerade mekanismerna. Detta är inte en beskrivning av fel på den erbjudna satsen.
- Slitage på ändstycken och fästen vid upprepad användning av reglagen.
- Åldrande plastdelar, vilket kan leda till att clips spricker eller att infästningen blir lös.
- En kärvande manövrerad mekanism och efterföljande överbelastning av vajern när reglaget vrids med kraft.
- Felaktig dragning av vajern, skarpa böjar eller klämning efter ett tidigare ingrepp.
- Ovarsam demontering, särskilt om man drar i ändstycken som fortfarande är låsta.
