Beskrivning
Produktbeskrivning

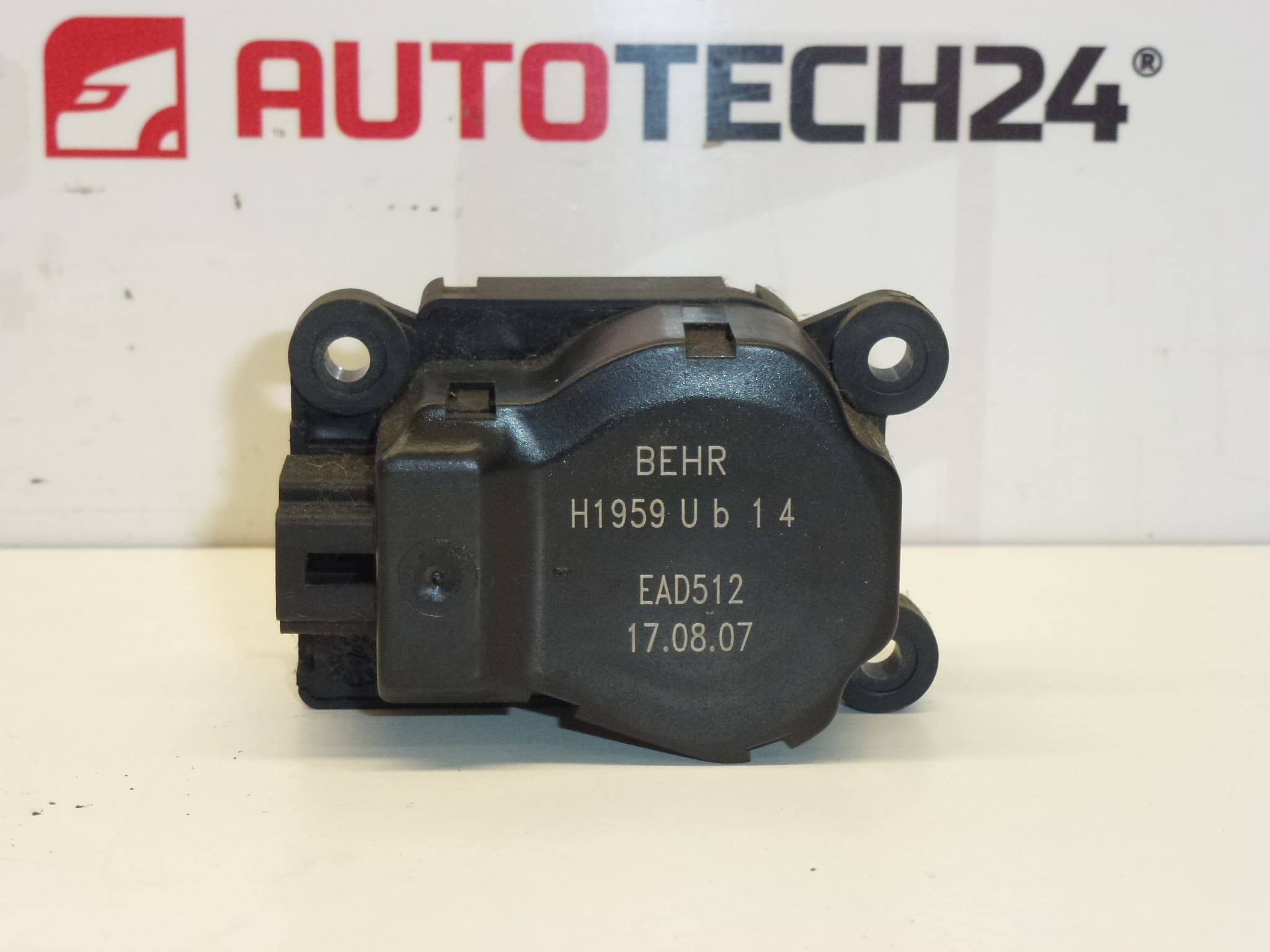

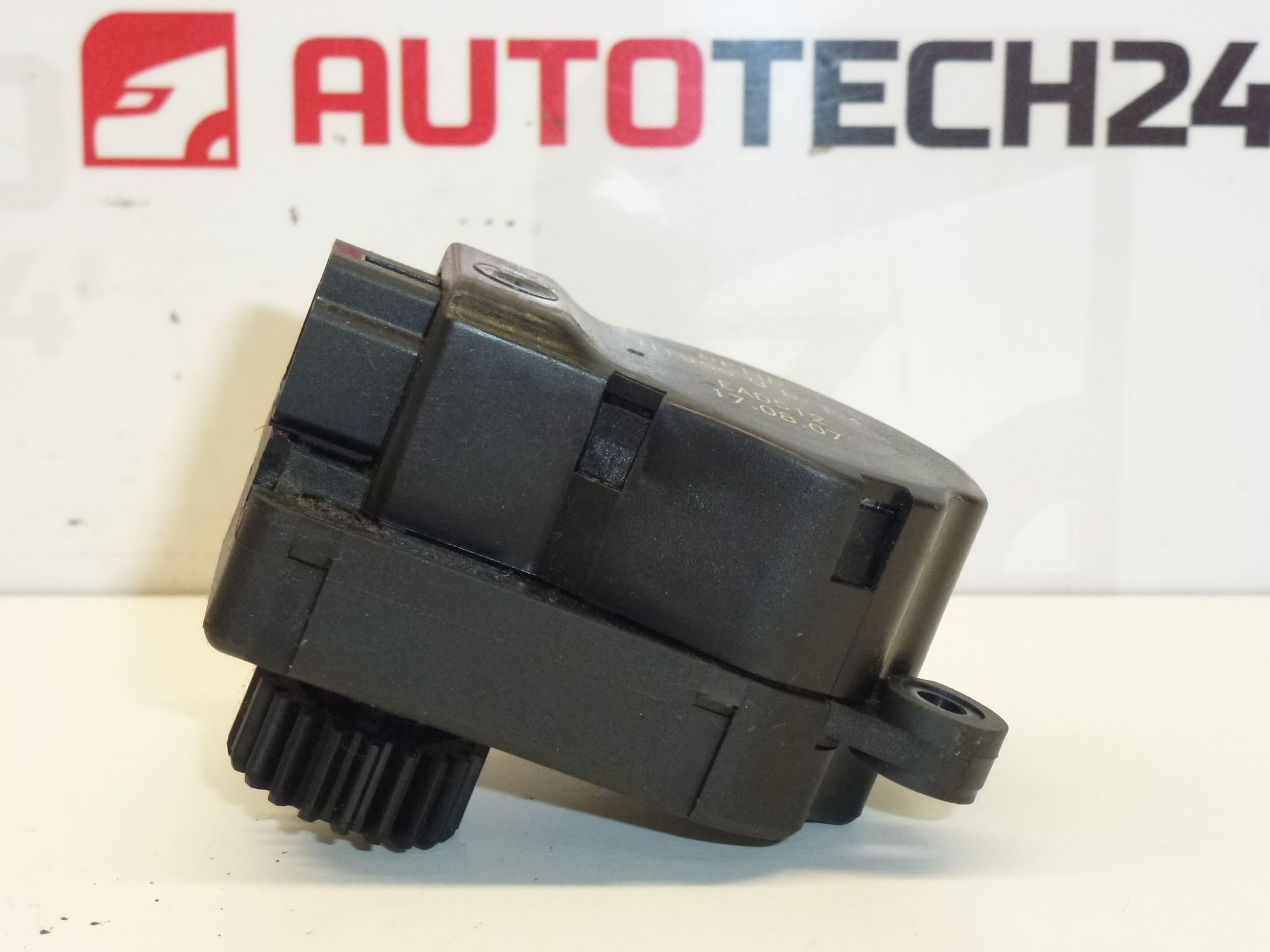

Denna servomotor för värmesystem (värmeregleringsservo) från BEHR är avsedd för klimat- och ventilationsstyrningen i PSA-bilar som Citroën C4 och Peugeot 307 II. Artikelnamn och referenskoder som förekommer i olika kataloger är H1959, EAD512, 6447RZ och 6447RF. Enheten styr luftspjäll och bidrar till korrekt temperatur- och luftfördelning i kupén.
Funktion
Servomotorn tar emot elektriska signaler från klimatanläggningens styrenhet och vrider spjäll eller reglage till önskat läge. Genom exakt lägesreglering säkerställer den att rätt mängd varm eller kall luft når kupén, vilket påverkar både komfort och avfrostning.
Vanliga felorsaker
- Elektriskt slitage på motorn, vilket kan leda till intermittent eller utebliven rörelse.
- Slitna eller trasiga plastkugghjul inuti enheten som orsakar hakningar eller spel.
- Fuktinträngning och korrosion i axlar eller kontakter som försämrar funktion.
- Skadade kontakter eller kabelbrott i anslutningshärvan.
Byte och montering
Åtkomst till servomotorn skiljer sig mellan modeller men sker ofta via handskfacket eller under instrumentpanelen. Följande arbetsgång är en generell rekommendation:
- Koppla bort batteriets minuspol som säkerhetsåtgärd innan arbete på elsystemet.
- Demontera handskfacket eller paneler för att komma åt klimatenheten.
- Koppla från elektrisk kontakt och ta bort skruvar eller clips som håller servomotorn.
- Montera ny enhet och kontrollera mekaniskt att spjället rör sig fritt innan återmontering.
- Efter byte, kontrollera klimatanläggningens funktion och gör eventuell nollställning eller kalibrering enligt fordonstillverkarens anvisningar.
Tekniska uppgifter
- Tillverkare: Behr
- Modell: Citroën C4, Peugeot 307 II
- Produktkoder: H1959, EAD512, 6447RZ, 6447RF
- Ytterligare nummer: EAD 512, 6447RF
Rekommendation: Kontrollera alltid kontakter och kabelstam innan byte. Om servomotorn visar ojämnt beteende, låter eller inte flyttar spjället vid kommandon är det vanligen mest effektivt att ersätta enheten för att återställa klimatsystemets funktion.
