Beskrivning

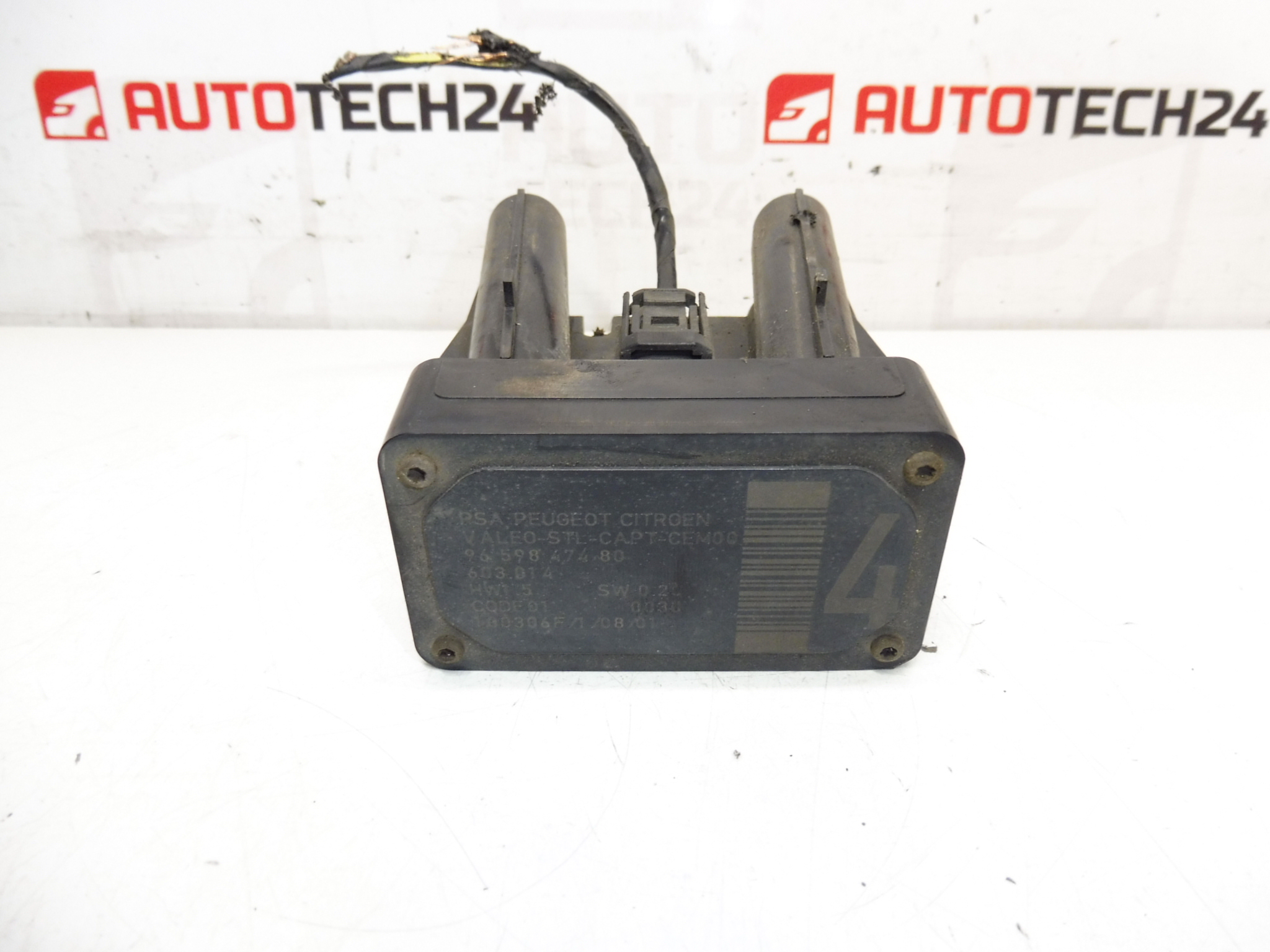

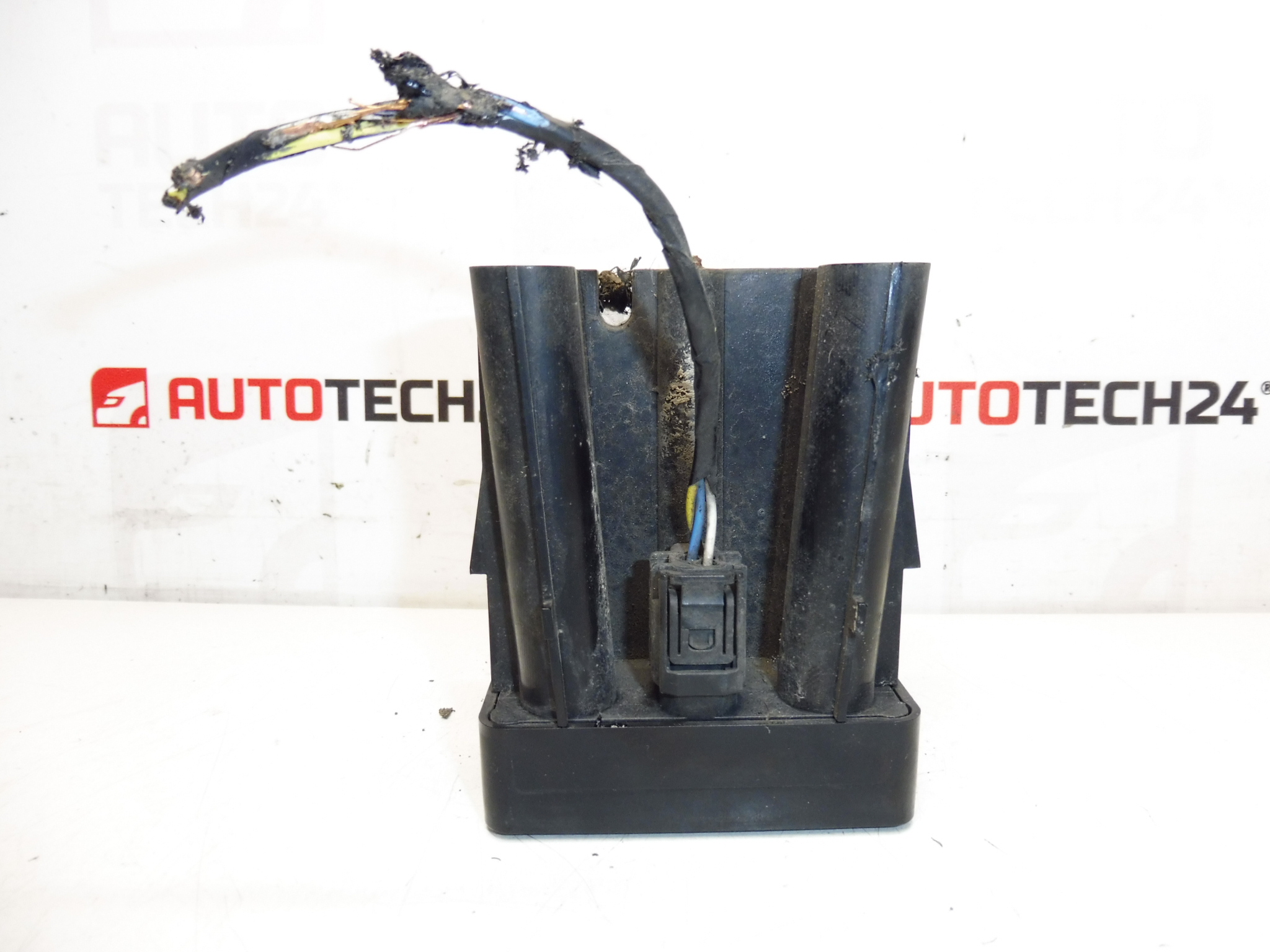

AFIL-sensor för övervakning av filhållning nummer 4 för fordon från Citroën och Peugeot. Det kan finnas en fastrostad skruv som håller enheten mot hjulhuset – måste borras ut.
Denna AFIL-sensor (filhållningssensor) är avsedd för installation i stödjande säkerhetssystem som varnar för oavsiktligt filbyte. Produkten passar flera Stellantis-modeller från Citroën och Peugeot och levereras under de koder som anges nedan. Sensorn övervakar fordonets position i körfältet och kommunicerar med fordonsstyrenheten för att trigga varningar eller förarassistansfunktioner.
Tekniska uppgifter
- Tillverkare: Stellantis (Citroën / Peugeot)
- Modell: Citroën C4, Citroën C4 Picasso, Citroën C5, Citroën C5 X7, Citroën C6, Peugeot 308, Peugeot 407
- Produktkoder: 9659847480, 6590W1
- Ytterligare nummer: 603.014
Funktion
Sensorns primära uppgift är att upptäcka fordonets position i körfältet och rapportera avvikelser till fordonets elektroniska styrenhet så att ökade förarvarningar eller korrigerande assistans kan aktiveras. AFIL-systemet används som ett stöd för föraren och bidrar till trafiksäkerheten genom att minska risken för oavsiktlig filbyte.
Montering och utbyte
- Förberedelser: Koppla loss batteriets minuspol för att undvika kortslutning vid arbete med elsystem.
- Åtkomst: Beroende på modell kan sensorn nås via hjulhuset (skärm) eller invändig klädsel. Lyft fordonet och ta av hjul samt innerkåpa om det krävs för åtkomst.
- Urmontering: Koppla loss elektrisk kontakt och lossa fästelement. Observera att fästskruven ibland är fastrostad eller inlåst i plast/detalj och kan behöva borras ur—se första stycket ovan.
- Montering: Rengör monteringsytan, montera ny sensor och dra åt skruvar enligt rekommenderat moment om sådant finns i fordonets reparationsmanual. Anslut elektrisk kontakt och återmontera skärmar och hjul.
- Efterarbete: Systemet kan behöva kalibrering eller återställning med diagnostikverktyg efter utbyte. Kontrollera funktion och felkoder med diagnosutrustning.
Rekommendationer för montering
Använd korrekta verktyg och följ fordonstillverkarens anvisningar. Om fästskruven är fastrostad rekommenderas att borra ur skruven noggrant för att undvika skador på sensorens hus eller karosseri. Applicera kontaktskydd (dieelektrisk pasta) i kontaktstift om risk för fuktskador föreligger. Kontrollera kabelstam och plastinfästningar vid byte och byt eventuella skadade clips eller gummigenomföringar för att förhindra framtida inträngning av fukt och smuts.
Varför går delen oftast sönder
- Stöt- eller krockskador som deformeras eller flyttar sensorn.
- Vatten- och fuktskador som korroderar kontakterna.
- Skadade eller utslitna kabelstammar, ofta orsakat av friktion eller yttre påverkan.
- Fastrostade eller inlåsta fästelement som leder till mekanisk skada vid försök till demontering.
- Elektriska fel i kretsar eller styrmodul som kan ge felkoder och leda till att sensorn ersätts.
Denna produkt är avsedd för professionella verkstäder och gör-det-själv-mekaniker som har erfarenhet av elsystem och karosseriarbete. Kontrollera alltid fordonsdokumentation för specifika moment och kalibreringsrutiner innan installation.
