Beskrivning

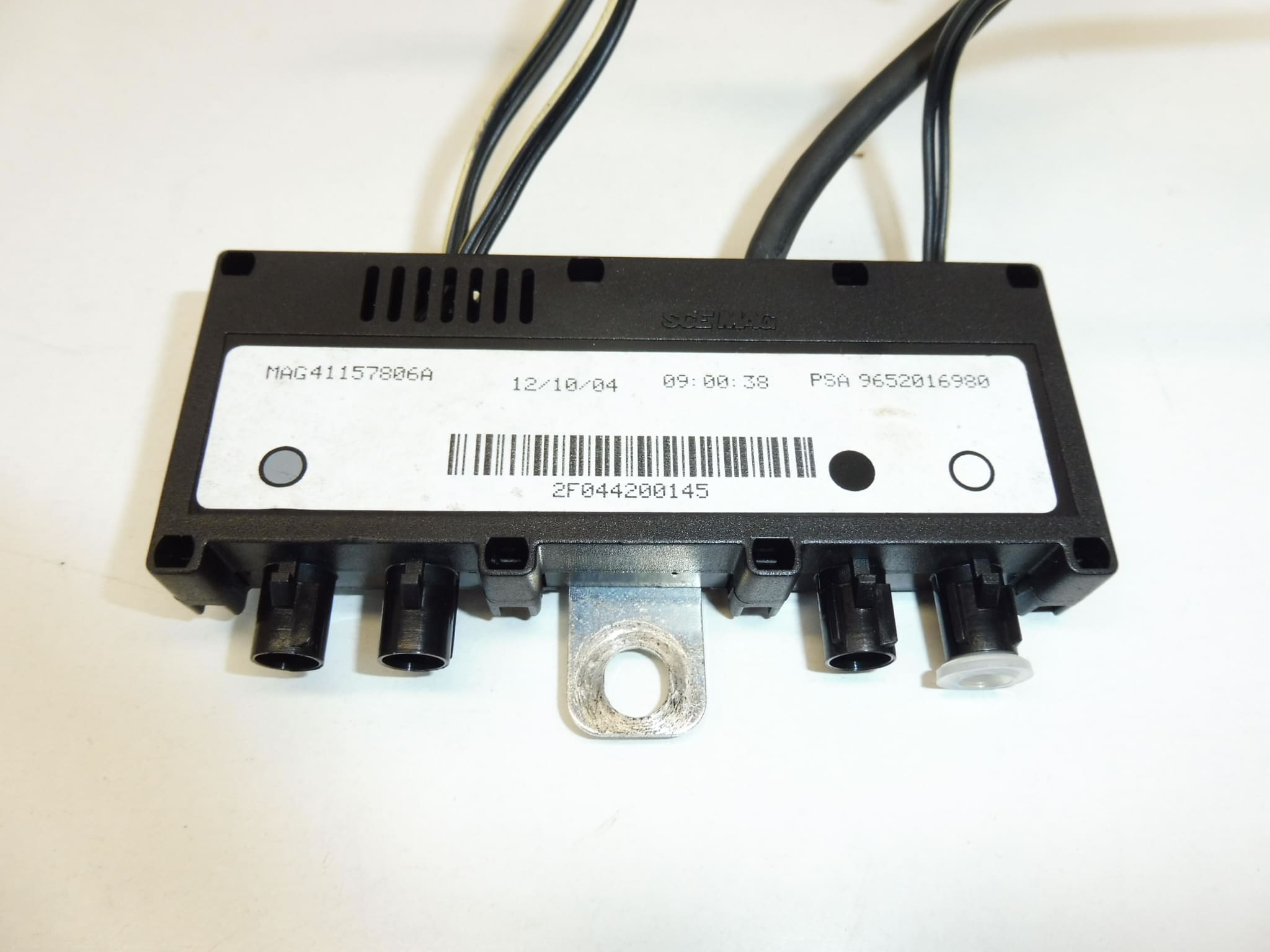

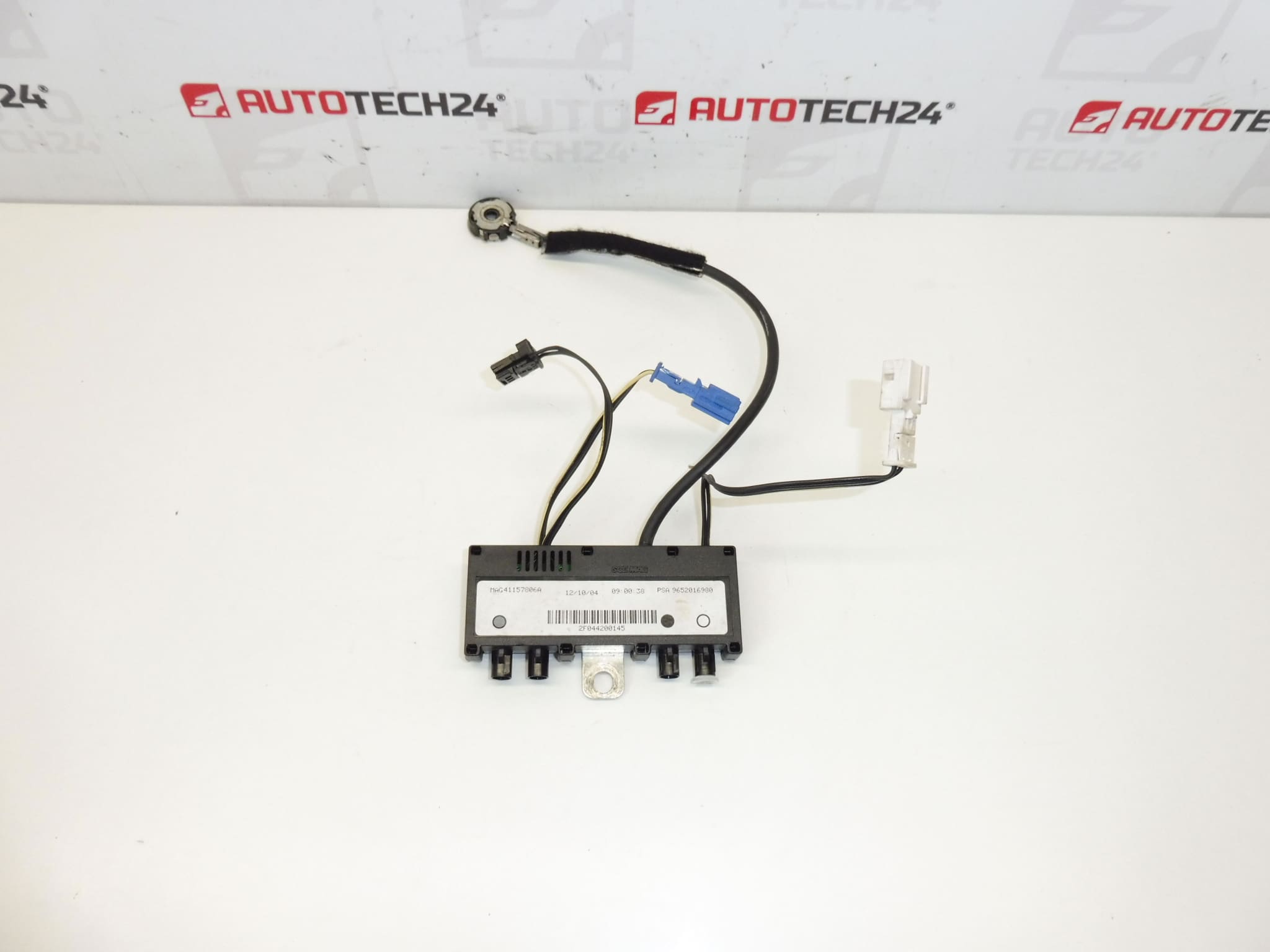

Antennimpedansmodul, impedansadapter för PEUGEOT 307 CC-bilar
Delbeskrivning
Denna antennmodul (impedansadapter) används för att justera impedansen i bilens antennsystem för att säkerställa korrekt signalöverföring till bilradion. Den är lämplig som reservdel vid störningar i radiomottagningen eller vid byte av bilradio och tillbehör, där det är nödvändigt för att upprätthålla korrekt anslutning och funktion hos antennen.
I praktiken söks denna typ av del ofta efter produktnummer 9652016980 och 6561R5 – tack vare detta kan du enkelt jämföra matchningen med den befintliga delen i bilen.
Teknisk information
- Tillverkare: Stellantis (Citroën / Peugeot)
- Modell: Peugeot 307 CC
- Andra nummer: ej specificerat
Produktkoder
- Produktkoder: 9652016980, 6561R5
Installationsrekommendationer
Allmänt/vanligtvis för antennmoduler och impedansadaptrar i bilradion/antennlinjen, kan den exakta designen och placeringen variera beroende på bilens utrustning och kablage. Betrakta proceduren nedan som en praktisk guide för denna typ av del.
1) Före montering
- Jämför den gamla och den nya delen: koder 9652016980 / 6561R5, kontaktform, antal och typ av ingångar/utgångar, monteringsmetod.
- Kontrollera skicket på kontakterna (böjda stift, oxidation) och ledningar (skadad isolering, brott).
- Om problemet var svag/fluktuerande mottagning, kontrollera även antennkabeln och anslutningen till chassit (vanligtvis källan till felet).
2) Nödvändiga verktyg och material
- Grundsats med skruvmejslar och spärrhakar (beroende på designen av inredningslocken)
- Plastbänder för att ta bort panelen (för att inte skada plasten)
- Elektrisk kontaktrengörare (för kontakter)
- Torr trasa, eventuellt isoleringstejp/tejp för att fästa kablarna
3) Steg-för-steg monteringsprocedur
- Stäng av tändningen och för säkerhets skull koppla från batteriet (vanligtvis minuspolen).
- Få tillgång till delen – demontera nödvändiga kåpor/paneler runt bilradion eller antennledningen (beroende på den specifika designen).
- Ta ett foto av den ursprungliga anslutningen av kontakterna för att undvika förvirring under återmontering.
- Koppla bort kontakterna från den gamla antennmodulen (dra inte i kablarna, frigör kontaktsäkringarna om sådana finns).
- Kontrollera kontakterna och, om nödvändigt, rengör dem försiktigt med kontaktrengöringsmedel och låt dem luftas.
- Ta bort den gamla modulen från monteringen (snäpp/skruv – beroende på version).
- Installera den nya modulen i hållaren så att ledningarna inte sträcks och inte böjs vid skarpa kurvor.
- Anslut kontakterna i samma ordning som originaldelen; kontrollera att kontakterna är helt påsatta och att säkringarna är säkrade.
- Ordna ledningarna och säkra dem så att de inte skramlar eller skaver mot kanter.
- Sätt tillbaka de borttagna kåporna/delarna.
- Anslut batteriet.
-
4) Kontroller efter montering och provkörning/funktionsverifiering
- Verifiera radiofunktionalitet: testa mottagning av flera stationer och signalstabilitet.
- Kontrollera om det knakar/ljud när du kör (kan tyda på dålig kontakt eller lös kontakt).
- Efter en kort åktur, kontrollera igen att allt är ordentligt fastsatt och att inget är löst.
5) De vanligaste monteringsmisstagen + hur man undviker dem
- Omkopplade eller ej klickade kontakter → ta bilder av originalskicket, kontrollera alltid sätet fysiskt efter anslutning.
- Dra i kablar när du kopplar bort → släpp alltid kontakten vid kroppen, inte ledningarna.
- Oxidation av kontakter → rengör före montering, hantera skadade stift innan du ansluter.
- Dålig kabeldragning (brott, klämning av höljet) → dra kablarna fritt, utan vassa kanter och tryck.
Orsaker till att delen är skadad
- Fukt och oxidation i kontakterna eller på installationsplatsen – leder till kontaktförsämring och signalavbrott.
- Mekanisk skada på ledningarna (klämd, trasig, dragen) vid demontering av interiören eller radion.
- Oprofessionellt ingrepp i ljudsystemet – olämpliga adaptrar/anslutningar kan orsaka felfunktion eller instabil mottagning.
- Åldring av material och slitage av kopplingar (lossning, förlust av kontakttryck).
