Beskrivning

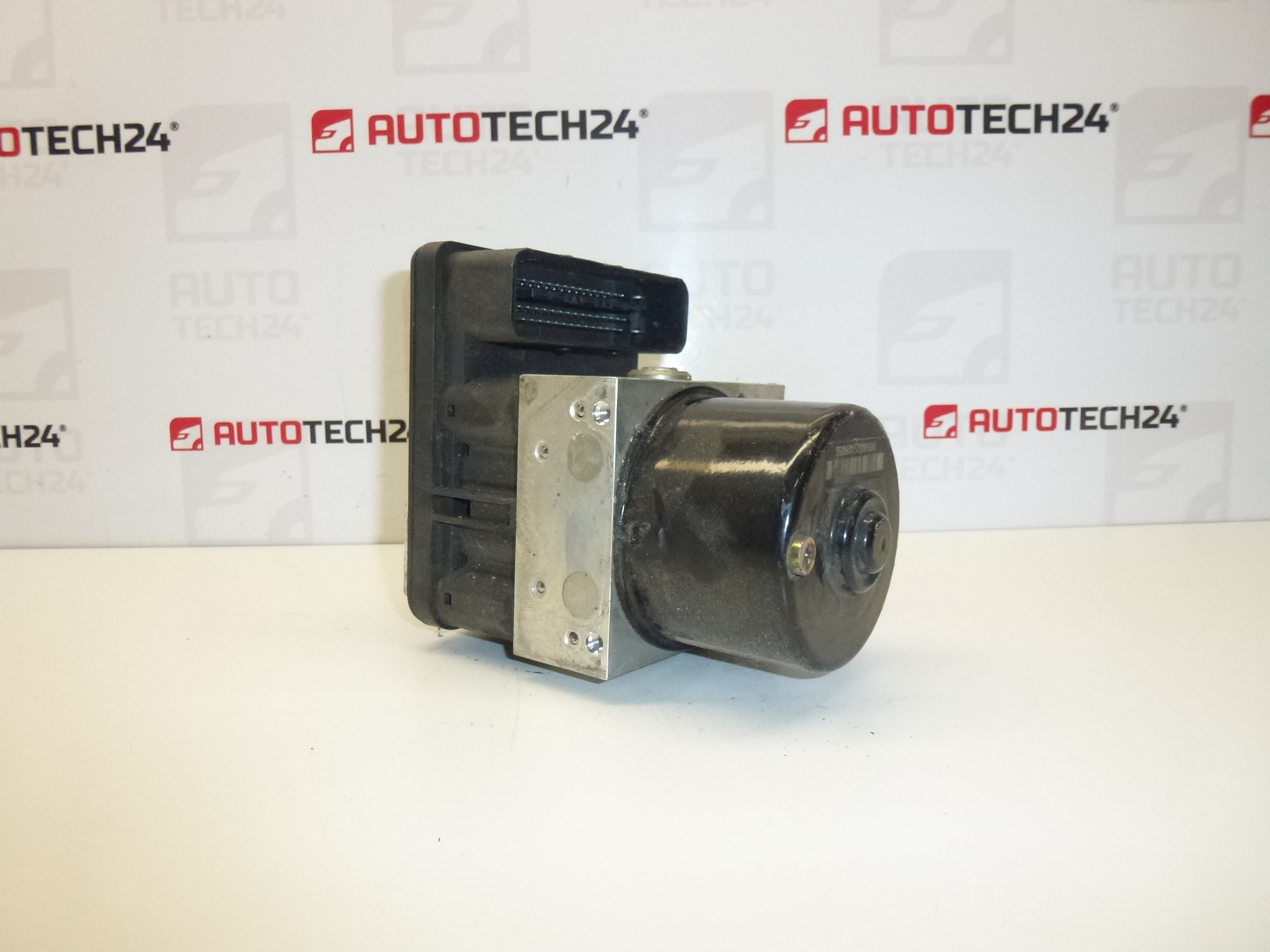

Styrmodul, pump, enhet, ABS/ESP-block ATE Citroën C5 från 2005 till 2007. Med en bit kabelhärva.
Denna ABS/ESP-styrmodul med pump (ATE) är avsedd för Citroën C5 II (2005–2007) och används för att reglera bromstryck vid antisladd- och antispinnfunktioner. Enheten övervakar hjulhastigheter och arbetar tillsammans med bromssystemets ventiler för att förhindra hjullåsning och återställa fordonets stabilitet vid kritiska situationer. Produkten levereras med en kort kabelhärva som underlättar anslutning vid byte.
Teknisk information
Tillverkare: ATE / Stellantis
Modell: Citroën C5 II (2005–2007)

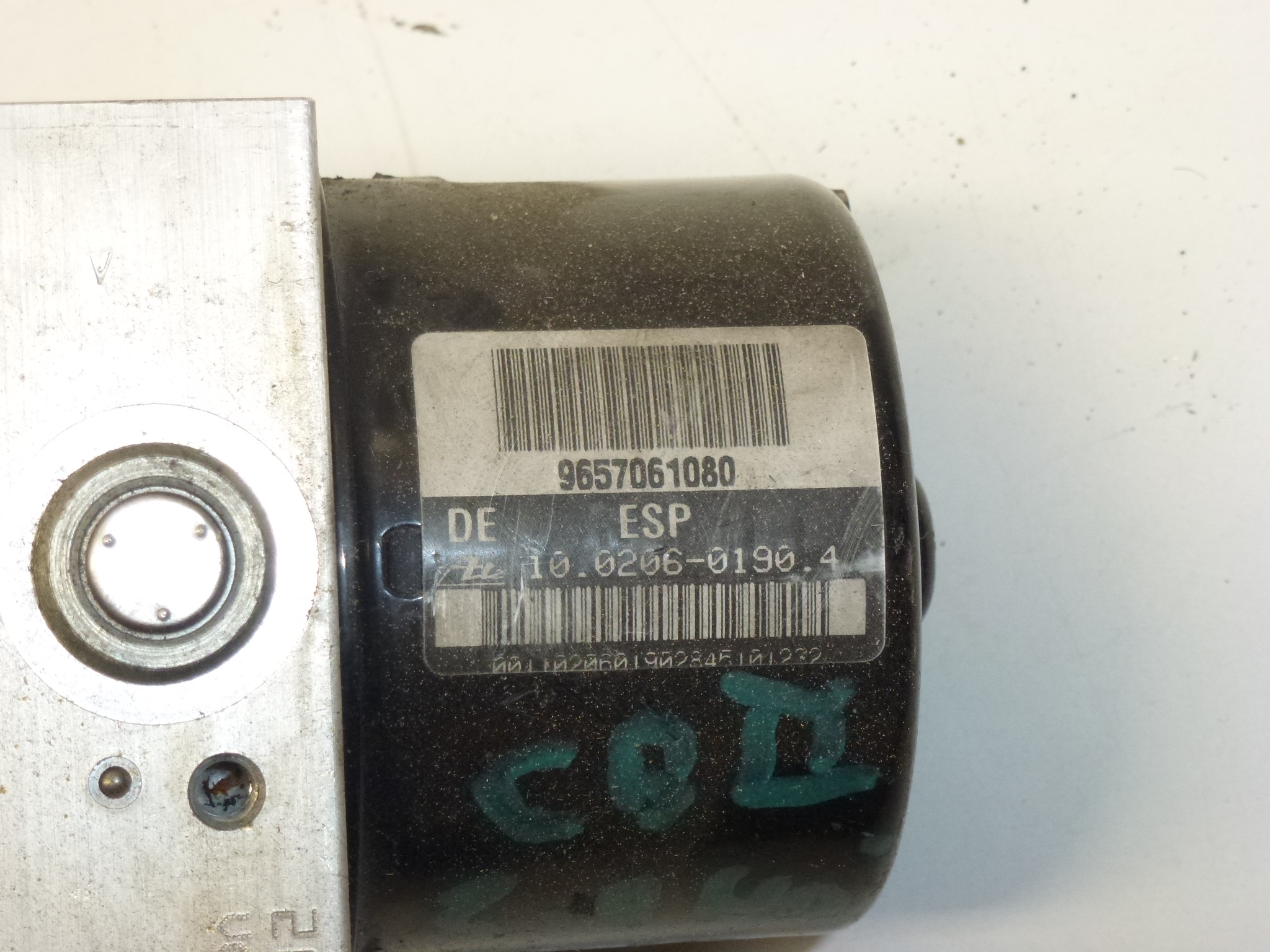

Produktkoder: 10.0960-1140.3, 10.0206-0190.4
Ytterligare nummer: 9657061080, 4542F0, 4542F1, 4541G1, 4541G2
Funktion och användning
ABS/ESP-enheten består av en elektronisk styrenhet och en hydraulisk pump/ventilmodul. Styrenheten läser sensorer (hjulhastighet, bromstryck m.m.) och öppnar/stänger ventiler samt aktiverar pumpen för att modulera bromstrycket individuellt till hjulen. Detta förbättrar bromsprestanda och stabilitet vid nödbromsningar eller vid halka.
Byte och installationsanvisning
Byte bör utföras av en yrkesman eller kunnig fritidsmekaniker med rätt verktyg. Grundläggande steg:
- Koppla bort fordonets minuspol för att undvika kortslutning.
- Märk och koppla loss elektriska kontakter noggrant. Ta bild om nödvändigt för enklare återanslutning.
- Lossa bromsrören försiktigt—bered uppsamling för bromsvätska eftersom systemet töms delvis.
- Skruva loss fästen för ABS-enheten, ta ut den gamla modulen tillsammans med eventuell medföljande kabelhärva.
- Montera ny enhet, använd nya kopparringar/packningar på bromsrören om de ingår eller byts separat.
- Återanslut alla elektriska kontakter och batteri. Fyll på bromsvätska och avlufta systemet noggrant enligt tillverkarens procedur.
- Kontrollera felkoder och nollställ ABS/ESP-systemet med diagnostikverktyg. Följ fordonstillverkarens rekommendationer för kalibrering om det krävs.
Rekommendationer vid montering
Arbeta på plant underlag och ha fullständig uppsättning verktyg för bromssystem. Använd rekommenderad bromsvätsketyp och nya tätningsringar vid återanslutning av bromsrör. Efter byte är det viktigt att avlufta bromsarna noggrant och kontrollera att inga läckor förekommer. Kontrollera slutligen att inga varningslampor för ABS/ESP lyser och att eventuella felkoder är raderade.
Anledning till varför delen oftast går sönder
Vanliga orsaker till fel är korrosion i hydrauliken, fuktskador eller inträngande vatten i elektroniken, slitage på pumpmotor och ventiler samt elektriska fel i kontaktdon eller kabelhärva. Stötar eller skador från vägarbeten kan också orsaka mekaniska skador. Om en modul visar fel kan det ofta börja med intermittent ABS-lampa, felkoder eller reducerad bromsprestanda.
Denna produkt är lämplig för verkstäder och hemmafixare som söker en ursprungs-/ersättningsenhet för Citroën C5 II (2005–2007). Använd produktkoderna ovan (t.ex. 10.0960-1140.3, 9657061080) vid sökning för att hitta rätt enhet snabbt i sökmotorer och reservdelskataloger.
