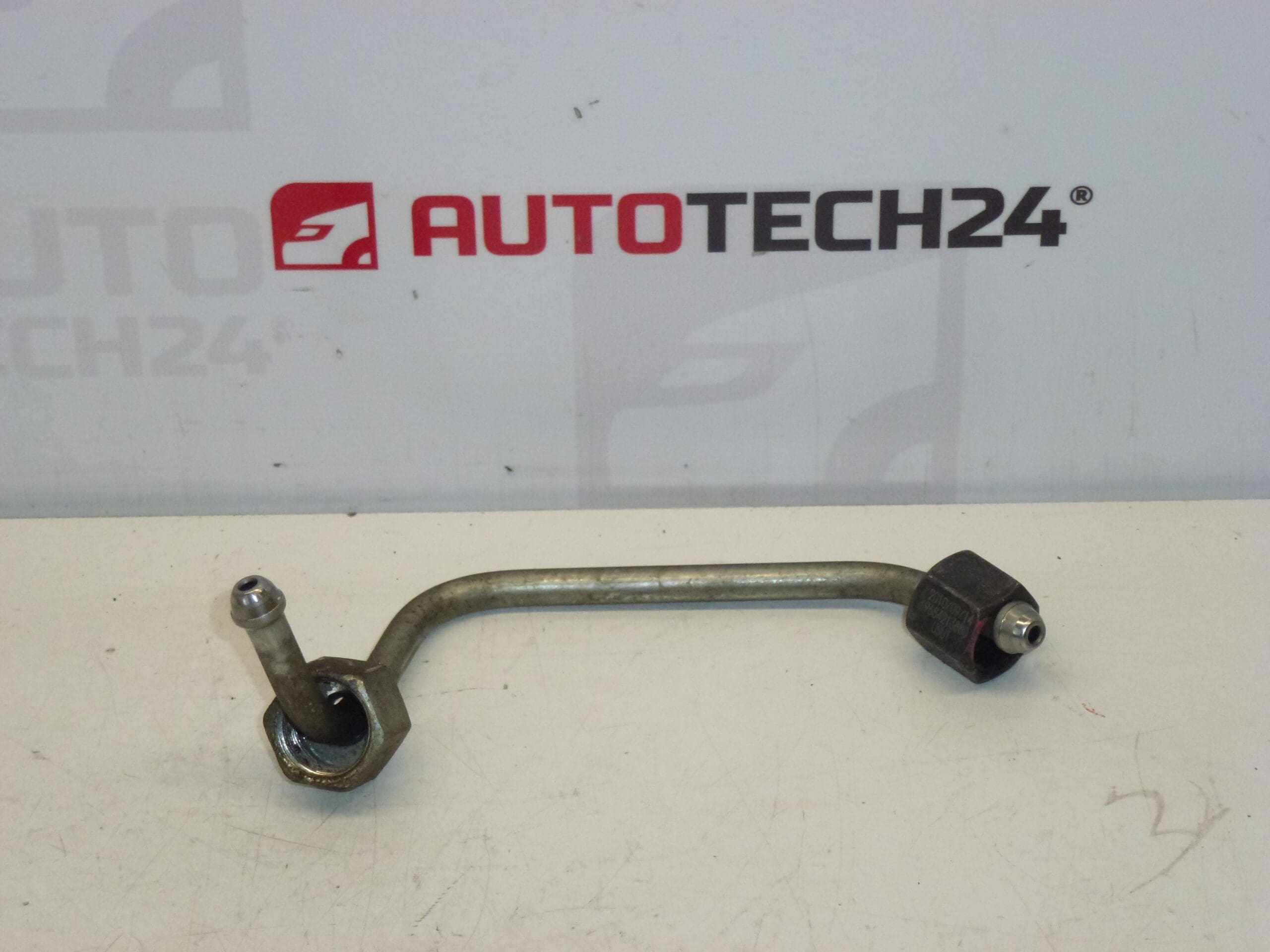

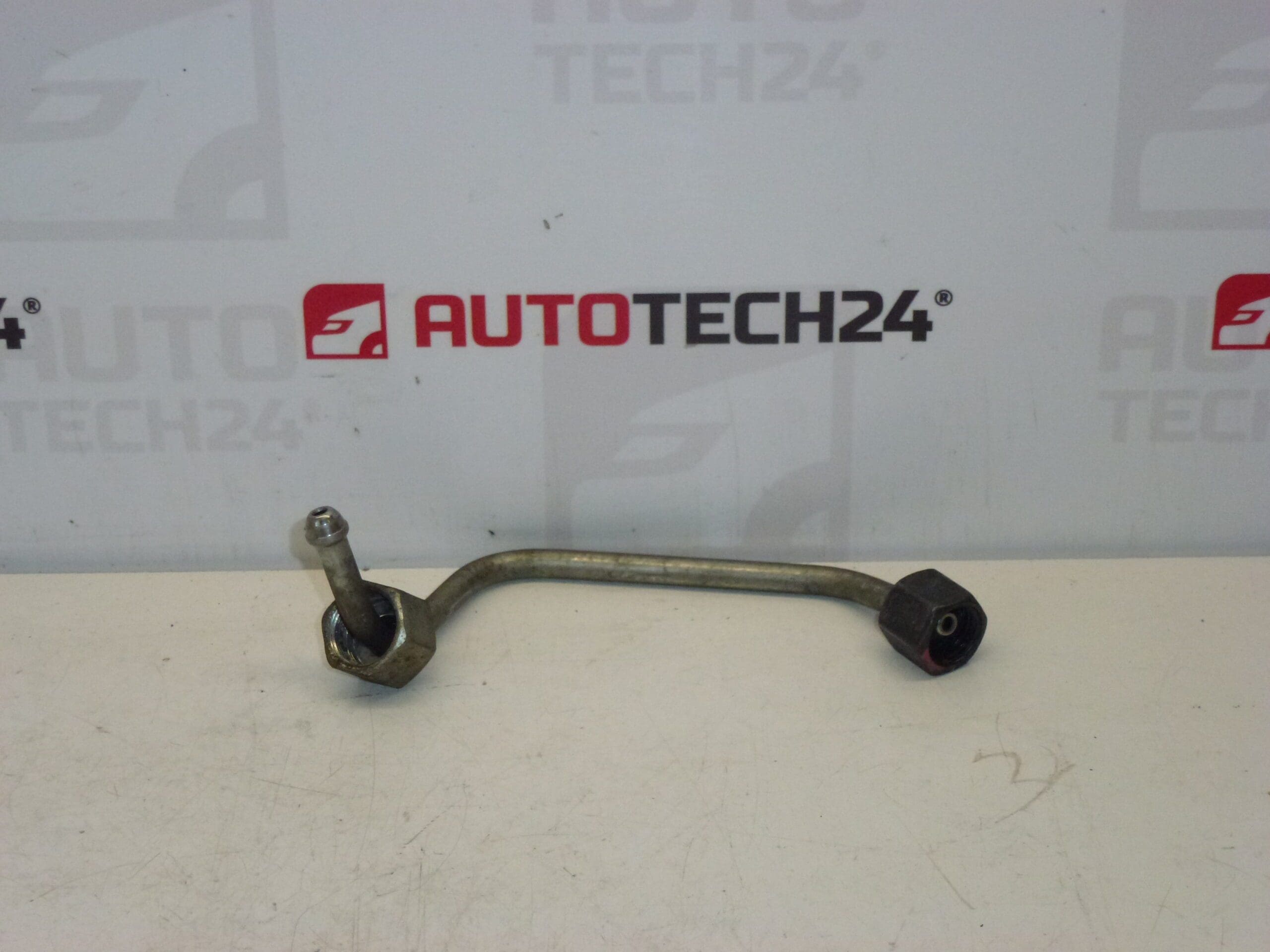

Rör RAIL inlopp Citroën Peugeot 9684213880 1570Q3

Beskrivning

Utloppsrör för BOSCH insprutningspump 1,4 HDI och 1,6 HDI eHDI

Delbeskrivning

Använt RAIL-inloppsrör för Citroën och Peugeot, numrerat 9684213880 och 1570Q3, tillhör bränslesystemet med BOSCH-insprutningspump. Dokumenten anger det för 1,4 HDI och 1,6 HDI eHDI-motorerna. Fungerar för att styra bränsle mellan pumpen och bränsleskenan; ett intakt rör och täta skarvar är avgörande för korrekt insprutningsfunktion.

När du letar efter en reservdel, vägled dig i första hand av produktnumret och designens överensstämmelse med originalröret. Listan över modeller nedan är baserad på de medföljande etiketterna och antyder inte lämplighet för alla deras motorer och varianter. En begagnad del kan vara en kostnadseffektiv reparationslösning om dess skick och den specifika bilens servicebestämmelser tillåter återmontering.

Teknisk information

• Tillverkare: inte specificerad; BOSCH anges i dokumenten som tillverkare av insprutningspumpen, inte uttryckligen av själva röret.
• Modell: Citroën Berlingo B9, Citroën C3 Picasso, Citroen C4 II, Citroën C4 PICASSO, Peugeot 308, Peugeot Partner Tepee.
• Motor enligt dokument: 1,4 HDI och 1,6 HDI eHDI.
• Deltyp: RAIL inloppsrör/insprutningspumpens utloppsrör.
• Skick: begagnad bildel.
• Andra nummer: ej specificerat.

Produktkoder

• Produktkoder: 9684213880, 1570Q3.

Båda beteckningarna kan användas när man söker efter en del och jämför den med originaldelen. Jämför förutom siffrorna även rörets form, avslutning och anslutningsskarv.

Installationsrekommendationer

Följande procedur är allmänt för common rail-högtrycksbränsleledningar. De exakta stegen beror på den specifika bilmodellen och bilmärket. Arbetet kräver strikt renlighet och efterlevnad av tillverkarens serviceprocedur; lämna det till en professionell tjänst utan tillräcklig erfarenhet.

1) Före montering

• Jämför produktnumren, övergripande form, längd, avslutning och eventuella fästpunkter med den gamla delen.
• Kontrollera ytan, gängorna och tätningsytorna. Installera inte ett rör med sprickor, bucklor, betydande korrosion eller skadade fogar.
• Kontrollera att interiören och öppningarna är rena. Om inre kontaminering inte kan uteslutas, använd inte delen utan professionell bedömning.
• Ta reda på i servicedokumentationen om återmontering av detta högtrycksrör är tillåtet. Om tillverkaren föreskriver ett nytt rör efter demontering, installera inte den använda delen.

2) Nödvändiga verktyg och material

I allmänhet ska du förbereda lämpliga rörfognycklar, momentnyckel, rena skyddspluggar, luddfria trasor, fogrengöringsmedel, skyddsglasögon och handskar. Servicedokumentation för en specifik bildesign behövs också.

3) Steg-för-steg monteringsprocedur

1. Säkra fordonet mot rörelse, stäng av motorn och tändningen och låt motorn svalna.
2. Se till att motorn inte kan startas av misstag enligt tillverkarens procedur. Koppla vid behov bort batteriet på föreskrivet sätt.
3. Följ den föreskrivna proceduren för ett säkert tryckfall i bränslesystemet. Släpp aldrig trycket genom att lossa fogen.
4. Plocka endast isär de delar som behövs för att komma åt röret. Notera dess riktning och sätt att fästa.
5. Rengör området runt anslutningarna noggrant så att smuts inte kommer in när systemet öppnas.
6. Använd ett lämpligt verktyg för att lossa anslutningarna utan att vrida röret och belasta motdelarna. Täck omedelbart över öppna anslutningar med rena pluggar efter borttagning.
7. Jämför båda delarna igen och kontrollera motsvarighetsytorna. Åtgärda först den skadade anslutningen professionellt.
8. Sätt in ersättningsröret i dess naturliga läge utan att böjas eller belastas. Skruva först anslutningarna för hand för att undvika att skada gängorna.
9. Dra åt anslutningarna och fästena i den ordning och till de värden som föreskrivs av biltillverkaren. Använd inte tätningstejp eller universella tätningsmedel.
10. Skicka tillbaka de demonterade komponenterna och utför den föreskrivna idrifttagningen av bränslesystemet. Utför ingen avluftning genom att lossa högtrycksanslutningarna.

• 4) Kontroller efter montering och provkörning/funktionsverifiering

  Kontrollera först rätt rördragning och fixering. Efter att systemet tagits i drift, kontrollera efter läckor med hjälp av tillverkarens säkra procedur. Leta aldrig efter ett högtrycksbränsleläckage med fingrarna eller genom att röra vid leden – det finns risk för bränsleinsprutning under huden. Om en läcka upptäcks, stäng av motorn och återupprätta ett säkert tryckfall innan ytterligare hantering. Gör en kort provkörning först efter en lyckad inspektion; kontrollera sedan tätheten igen på ett säkert sätt.

  5) De vanligaste monteringsmisstagen + hur man undviker dem

  • Tvingad passning: böj inte eller tvinga inte röret på plats; använd motsvarande implementering.
  • Införande av smuts i systemet: arbeta rent och koppla in öppna anslutningar omedelbart.
  • Överåtdragning eller underåtdragning av leder: använd en momentnyckel och specifikationen för den specifika bilen.
  • Försöka eliminera läckan genom att dra åt ytterligare: bestäm först orsaken och tillståndet för de parande ytorna.
  • Att övervinna förbudet mot återanvändning: lösa tillåtligheten av att montera det använda röret innan arbetet påbörjas.

  Orsaker till att delen är skadad

  Följande orsaker till skador kan i allmänhet uppstå med bränslerör av denna typ; det är inte en beskrivning av historien för det erbjudna stycket:

  • Vibrationer och felaktig montering som kan orsaka materialutmattning.
  • Korrosion på grund av fukt och smuts.
  • Mekanisk deformation vid vårdslös demontering eller reparation av omgivande komponenter.
  • Skada på gängor och tätningsytor vid installation i vinkel, överdriven åtdragning eller felaktig hantering.
  • Montering i spänning eller kontakt med omgivande delar, vilket leder till nötning och ökad belastning på röret.
